Установка и использование системы контроля доступа

1. Базовая конфигурация

Конфигурация простейшей несетевой системы контроля доступа включает: устройство контроля доступа «все в одном», блок питания 12 В, кнопку выхода и электрозамок. Конфигурация простейшей сетевой системы контроля доступа включает: контроллер контроля доступа, блок питания 12 В, кнопку выхода, электрозамок, считыватель карт и преобразователь связи 485.

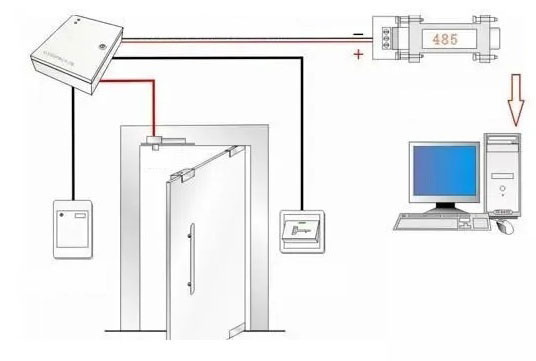

Как показано на рисунке:


2. Рекомендуемый процесс установки и отладки

(1) Установите хост-контроллер, включите питание, замкните кнопку выхода и наблюдайте за действием реле и изменением состояния индикатора разблокировки реле.

(2) Подключите связь 485, установите программное обеспечение, добавьте контроллер в программное обеспечение и обратите внимание на заполнение правильного серийного номера.

(3) Откройте интерфейс отладки, чтобы наблюдать за ситуацией со связью.

(4) Наблюдайте, является ли связь нормальной, используйте программное обеспечение для открытия и закрытия двери после связи, является ли она успешной.

(5) Установите считыватель карт и проверьте, имеет ли операция считывания карты правильную запись.

(6) Добавьте пользователя, операции выпуска карты и авторизации, загрузите карту в контроллер и проведите карту, чтобы наблюдать, является ли запись нормальной.

(7) Установите соединительный провод, подключенный к замку, и наблюдайте, запись и замок нормальные после считывания карты.

(8) Установите другое вспомогательное оборудование, такое как кнопки.

3. Технические характеристики электропроводки конструкции и меры предосторожности системы контроля доступа

Линия от считывателя карт до контроллера: рекомендуется использовать 8-жильный экранированный многожильный сетевой кабель витая пара, а линии данных - витые пары. Самая длинная не может превышать 100 метров. Экранированный провод подключается к заземлению контроллера.

Провод от кнопки до контроллера: рекомендуется использовать двухжильный провод с диаметром провода более 0,3 квадратных миллиметров.

Кабель от электрического замка до контроллера: рекомендуется использовать двухжильный кабель питания с диаметром провода более 1,0 квадратных миллиметров. Если он превышает 50 метров, рассмотрите возможность использования более толстого провода или нескольких параллельных жил или увеличьте выходное напряжение примерно до 14 В с помощью кнопки точной настройки блока питания. Самая длинная не должна превышать 100 метров, как правило, контролируется в пределах 60 метров.

Провод от датчика двери до контроллера: рекомендуется выбирать двухжильный провод, диаметр провода составляет более 0,3 квадратных миллиметра. Если вам не нужно знать состояние переключателя двери онлайн или не нужна функция сигнализации о том, что дверь не закрыта в течение длительного времени, и функция сигнализации о незаконном вторжении, магнитный провод двери можно отключить. .

Между контроллером и контроллером: и кабелем от контроллера до преобразователя рекомендуется использовать 8-жильный экранированный сетевой кабель витой пары. Длина шины 485 теоретически может достигать 1200 метров. Рекомендуется, чтобы оно не превышало 800 метров в зависимости от количества контроллеров или сложности среды связи. Если оно превышает это значение, используйте 485HUB или репитер для улучшения среды связи.
