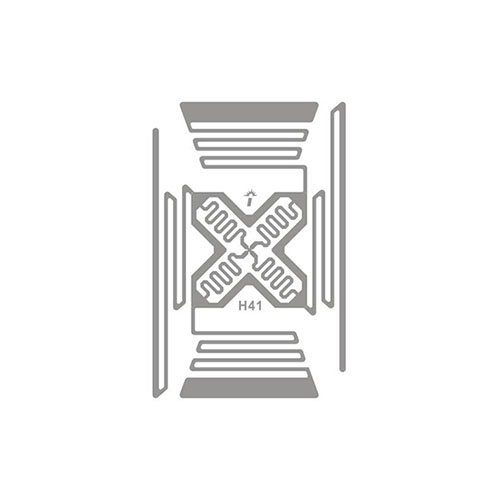

Механизм питания чипа пассивной метки UHF RFID

1. Характеристики источника питания пассивной метки UHF RFID

(1) Питание от беспроводной передачи энергии

Беспроводная передача энергии — это использование беспроводного электромагнитного излучения для передачи электрической энергии из одного места в другое. Рабочий процесс заключается в преобразовании электрической энергии в радиочастотную энергию посредством радиочастотных колебаний, а радиочастотная энергия преобразуется в энергию радиоэлектромагнитного поля через передающую антенну.

Система UHF RFID основана на механизме беспроводной передачи энергии. Пассивная метка не имеет собственного источника питания. Ему необходимо получить радиочастотную энергию, излучаемую считывателем, и установить источник питания постоянного тока через выпрямление с удвоением напряжения, то есть зарядный насос Диксона.

(2) Источник питания реализуется путем зарядки и разрядки встроенного конденсатора хранения энергии

Пассивные метки используют беспроводную передачу энергии для получения энергии, преобразования ее в постоянное напряжение, зарядки встроенного конденсатора для хранения энергии, а затем подачи питания на нагрузку через разряд. Таким образом, процесс питания пассивной метки представляет собой процесс зарядки и разрядки конденсатора. Процесс зарядки и разрядки конденсатора представляет собой чистый процесс зарядки, а процесс питания представляет собой процесс разрядки и дополнительной зарядки. Дополнительная зарядка должна начинаться до того, как напряжение разряда достигнет минимального напряжения питания чипа.

(3) Плавающий источник питания

Плавающий источник питания - это еще один метод питания, а емкость плавающего источника питания адаптирована к емкости разряда. Но у всех них есть общая проблема, а именно, питание пассивных меток UHF RFID должно уравновешивать спрос и предложение.

2. Общие радиочастотные ресурсы

Пассивные метки используются не только в качестве источника питания меток и открыток для радиочастотной энергии от считывателей, но, что более важно, передача сигнала инструкции от считывателя к метке и передача ответного сигнала от метки к считывателю реализуются посредством беспроводной передачи данных.

Радиочастотная энергия, полученная меткой, должна быть разделена на три части, которые соответственно используются для чипа для установления источника питания, демодуляции сигнала (включая командный сигнал и синхронизирующий тактовый сигнал) и предоставления ответного носителя.

Когда метка попадает в радиочастотное поле считывателя и начинает накапливать мощность, независимо от того, какой сигнал считыватель посылает в это время, метка будет предоставлять всю полученную радиочастотную энергию схеме выпрямителя удвоителя напряжения для зарядки встроенного конденсатора хранения энергии, тем самым устанавливая источник питания микросхемы.

Беспроводная передача питания устанавливает источник питания для метки, поэтому для нее требуется как достаточное напряжение для управления схемой микросхемы, так и достаточная мощность и непрерывное Возможность подачи питания.

3. Заключение

Беспроводная передача питания обеспечивает подачу питания для метки, поэтому для нее требуется как достаточное напряжение для питания схемы чипа, так и достаточная мощность и возможность непрерывного питания.
