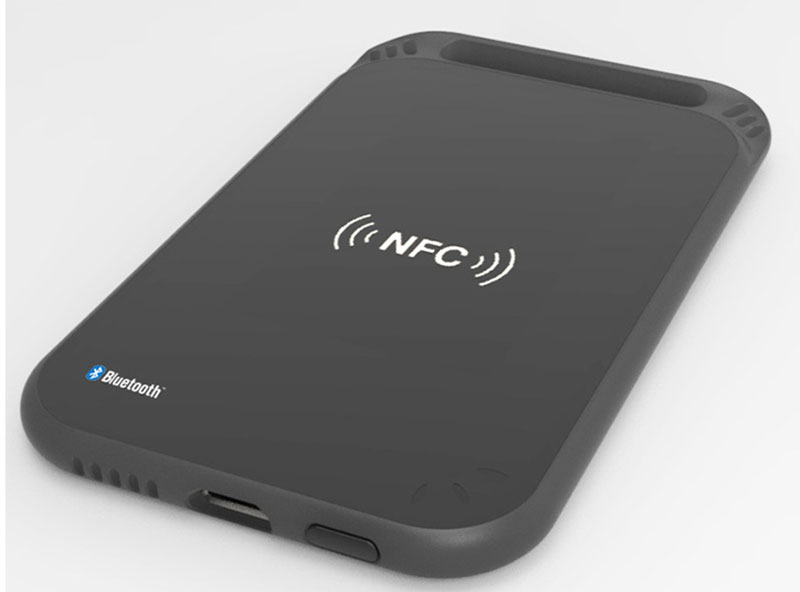

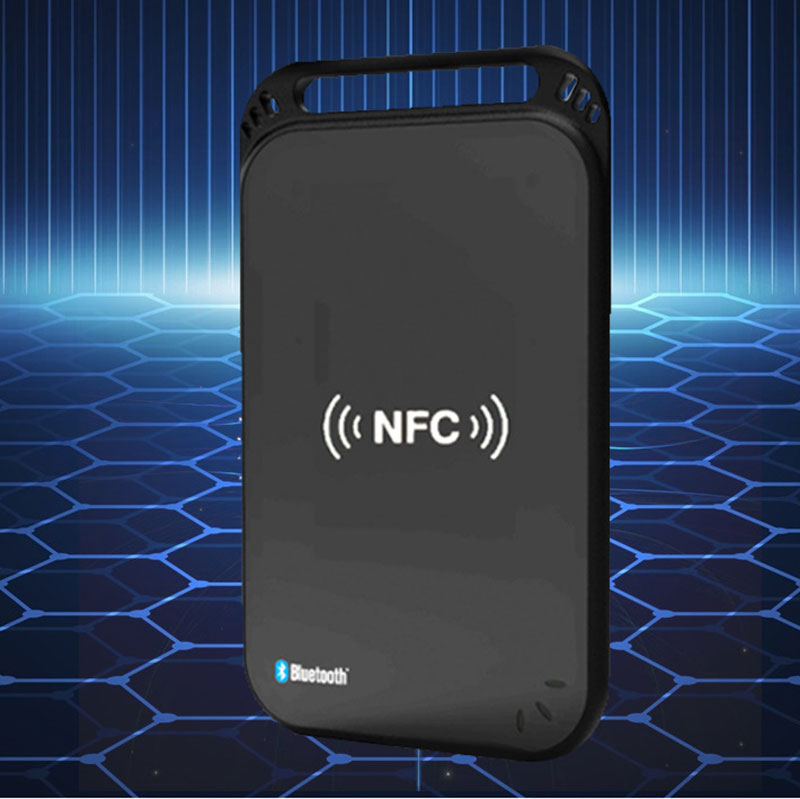

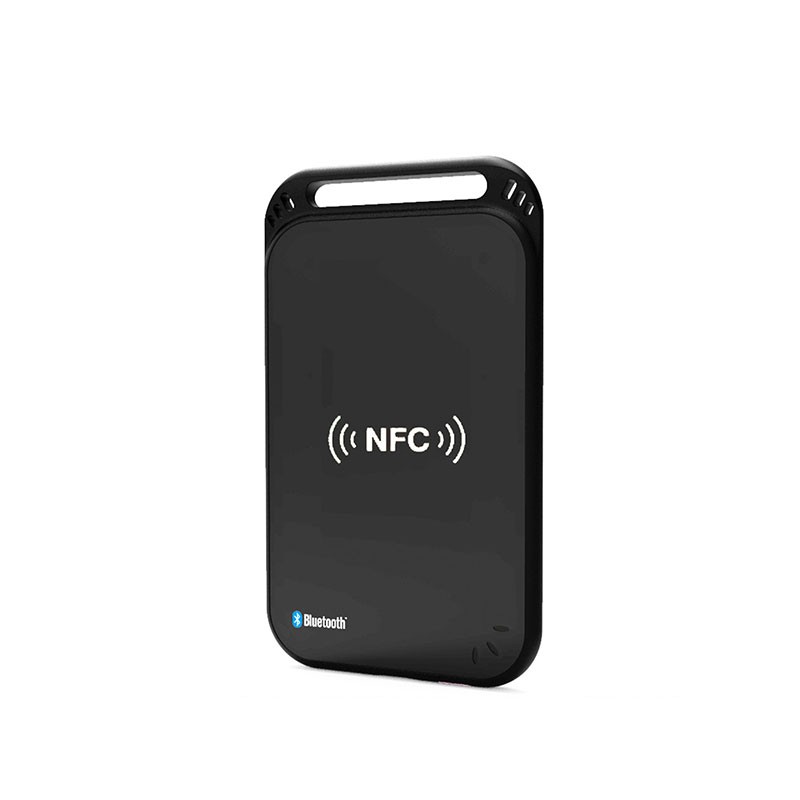

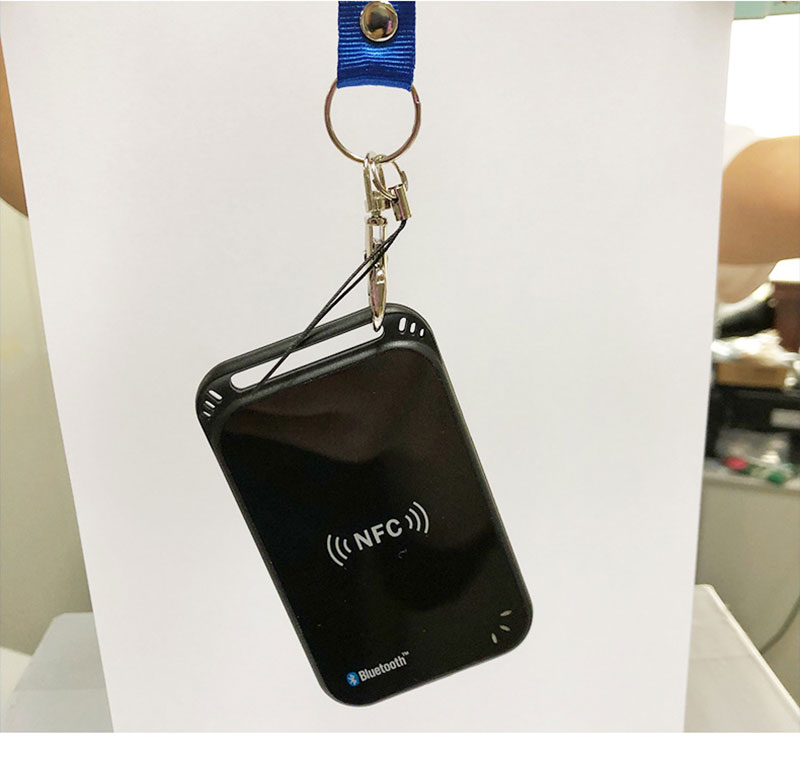

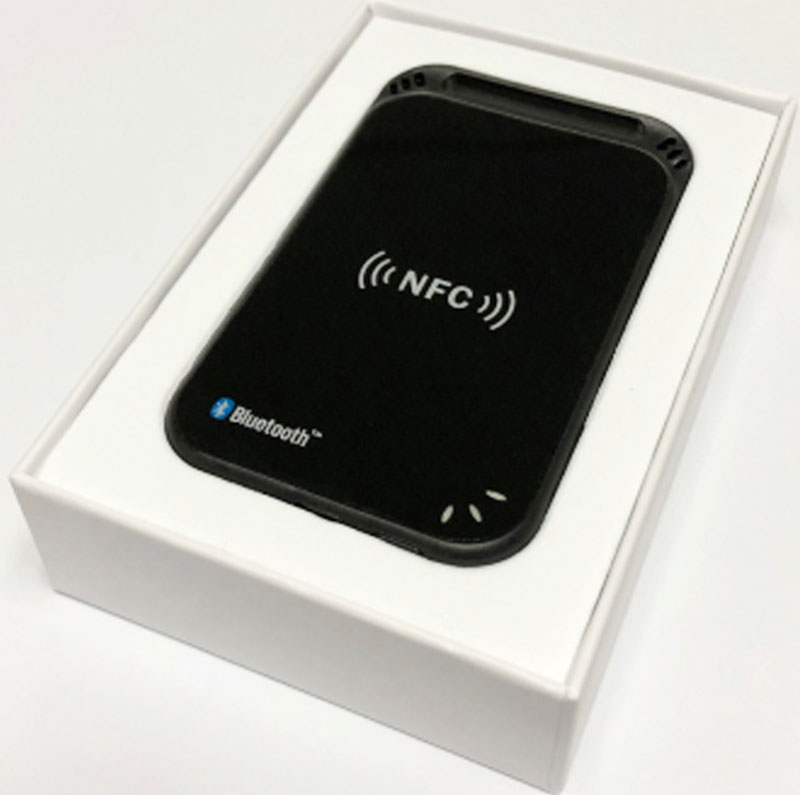

Bluetooth NFC считыватель карт-писатель Bluetooth RFID считыватель карт

Функция

Чтение и запись бесконтактных карт IC для передачи данных через Bluetooth BLE

Протокол связи: BLE5.0 (совместим с BLE4.0)

Рабочая частота: 13,56 МГц

Поддержка протокола связи IC: ISO14443A\ISO14443B\ISO15693

На основе карты ЦП ISO14443A, карты M1,

Поддерживаемые карты: Ntag2xx и другие карты

Расстояние считывания карты: 3~5 см

Поддерживаемая скорость карты: 106 кбит/с, 212 кбит/с, 424 кбит/с

Емкость аккумулятора: 450 мАч

Интерфейс зарядки: Micro USB

Адаптер зарядки: 5 В-500 мА

Время зарядки: 120 минут

Время ожидания: 11 дней

Время непрерывного чтения и записи карт: 8 часов

Рабочая температура: 0℃~55℃

Температура хранения: -20℃~85℃

Интерфейс связи: Bluetooth BLE; Этот продукт можно подключать к устройствам, поддерживающим Bluetooth BLE, таким как мобильные телефоны и планшеты с Bluetooth 4.0 или выше. Продукт поддерживает ISO14443A, ISO14443B, IS015693, ISO18092, Felica и т. д.

Это универсальный продукт компании с высокой технологической зрелостью. Пользователям необходимо разрабатывать приложения на основном устройстве, например, программное обеспечение для пополнения городской карты. Им необходимо добавить интерфейс нижнего уровня для связи с этим продуктом на исходной основе. Поэтому пользователям необходимы соответствующие возможности разработки приложений платформы, например, приложения Android и IOS. разработка.

Функции считывателя NFC Bluetooth

(1) Поддерживает бесконтактное чтение и запись карты 14443A/B CPU и карты M1, карты Desfire, Felica и т. д.;

(2) Он имеет хорошую производительность чтения и записи для стандартных карт и карт специальной формы, а расстояние чтения карты может достигать 3-5 см.

(3) Значение Q составляет 30±2%

(4) Скорость чтения карты может удовлетворить бизнес-потребности проекта автобусной карты. Чтение или запись 1 кбайт данных в течение 1 секунды.

(5) Чтение и запись 1 кбайт данных за раз без потерь или ошибок.

(6) Рабочая частота 13,56 МГц

(7) Напряженность электромагнитного поля на поверхности считывания карты продукта (Hmax) ≤ 7,5 А/м rms

(8) Напряженность электромагнитного поля на поверхности считывания карты продукта (Hmin) ≥ 1,5 А/м rms

(9) Поддержка скорости карты 106 кбит/с, 212 кбит/с, 424 кбит/с

Запрос и отображение состояния оборудования

Поверните выключатель питания устройства, чтобы определить рабочее состояние устройства в соответствии с состоянием индикатора устройства:

Красный индикатор быстро мигает: аккумулятор разряжен и его необходимо зарядить;

Зеленый индикатор медленно мигает: он включен и трансляция Bluetooth включена, ожидание подключения;

Зеленый индикатор всегда горит: Bluetooth подключен (не заряжается);

Синий индикатор всегда горит: карта найдена и не извлечена. Во время обмена данными зеленый индикатор будет быстро мигать;

Индикация зарядки: Зарядка при выключенном питании: Не полностью заряжен — красный индикатор всегда горит, при полной зарядке красный индикатор гаснет

Другие характеристики и требования к окружающей среде

1. Зарядка аккумулятора и энергопотребление

Поддержка сверхнизкого энергопотребления в автоматическом режиме сна;

Емкость аккумулятора: 450 мАч;

Интерфейс зарядки: MICRO-USB, 5 В-500 мА;

Время зарядки: 120 минут;

Время работы в режиме ожидания: 11 дней;

Время непрерывной работы: 8 часов.

2. Стабильность системы

Кнопки работают нормально и могут быть включены и выключены многократно. Чтение карт и связь Bluetooth стабильны. Общая система стабильна,

Никаких сбоев или отклонений. Для исключений предусмотрен механизм перезапуска сторожевого таймера.

3. Устойчивость к падениям и водонепроницаемость

Он не повредится при падении с высоты 1,2 метра. Нет вредного воздействия от брызг воды с любого направления.

4. Характеристики переключателя питания

Зарядка 5 В. Его можно заряжать с помощью внешнего аккумулятора или обычного зарядного устройства для мобильного телефона. Переключатель представляет собой самоблокирующийся переключатель, который размыкается при нажатии.

3.5 Требования к окружающей среде

Напряжение зарядки 5 В ±5%

Относительная влажность<90%

Относительная влажность при хранении и транспортировке: 20%~93%

Атмосферное давление 60 кПа~110 кПа

4. Интерфейс разработки Bluetooth для Android и IOS

Наша компания продides примеры демонстраций интерфейсов работы Bluetooth для Android, IOS и мини-программ WeChat, а также может предоставить исходный код и справку по разработке. Пожалуйста, свяжитесь с нашей компанией для демонстрационной версии программы и протокола пакета связи Bluetooth. Примечание: наша компания не предоставляет поддержку разработки для других функций на стороне приложения.
