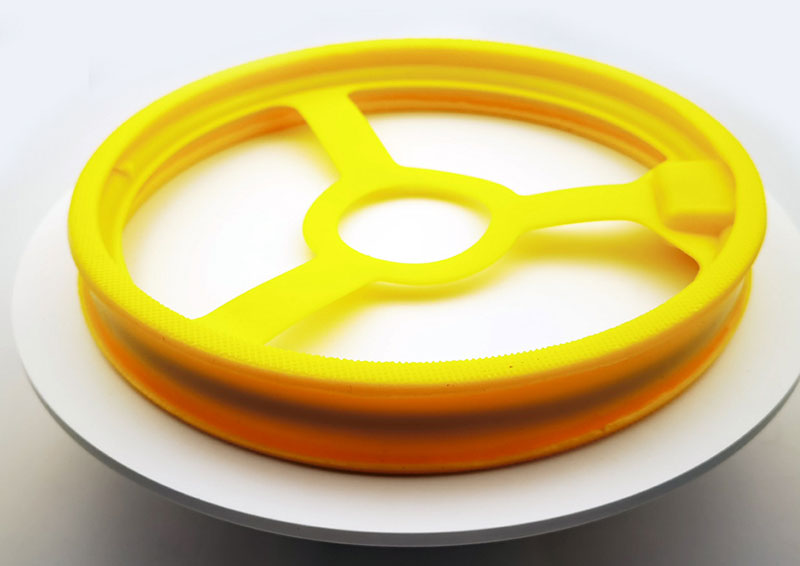

Электронная метка для позиционирования газопровода под землей электронный маркер в форме диска маркер

Он широко используется для позиционирования и идентификации трубопроводных сетей, трубопроводов и трубопроводных коридоров в газовой, электроэнергетической, водной, коммуникационной и других отраслях промышленности. Его можно использовать для закапывания электронных маркеров в поворотных точках, тройниковых отверстиях и т. д. для маркировки и закапывания электронных знаков во время процесса прокладки трубопровода. Информация, которую может переносить устройство, включает: характеристики точки закапывания, категорию и марку материала трубы, диаметр трубы, расчетное давление, глубину закапывания трубопровода, время закапывания и другую информацию.

Принцип работы подземных электронных меток

Система электронной идентификации подземного газопровода активирует подземную электронную метку, отправляя электромагнитный волновой сигнал определенной частоты через детектор. Сигнал отражается обратно на детектор. На основе силы сигнала детектор может определить точное местоположение (широту и долготу) и глубину электронной метки.

√Материал упаковки: оболочка из полиэтилена высокой плотности

√Водонепроницаемый, антикоррозионный и прочный

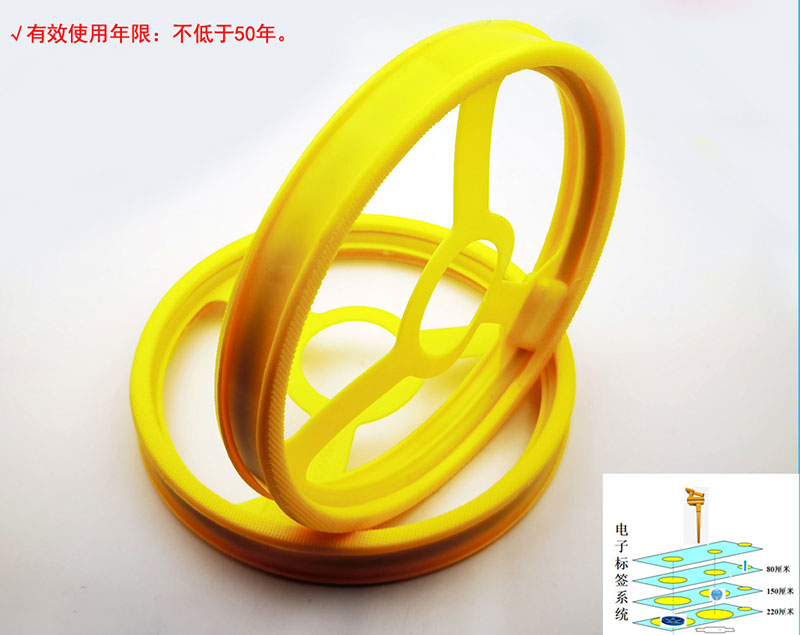

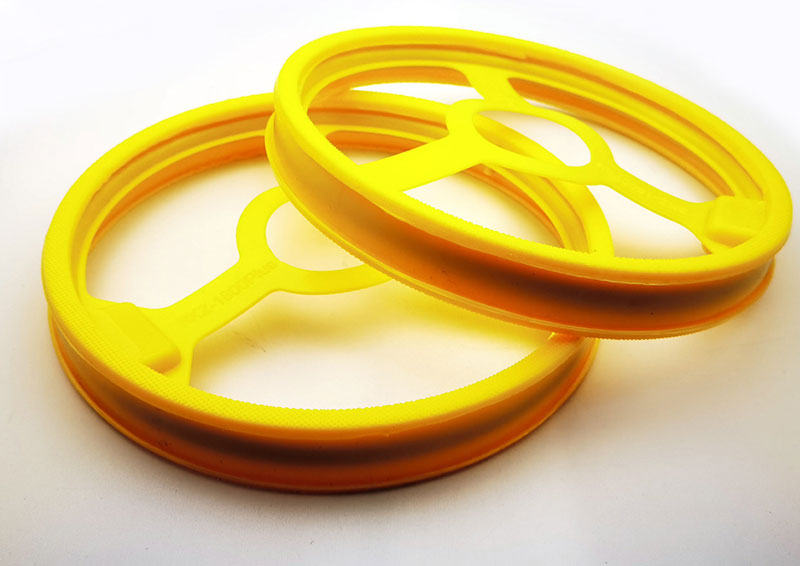

  Подземные электронные маркеры | Электронные маркеры не имеют идентификационного номера. Информация о координатах долготы и широты залегания определяется детектором, а уникальный идентификационный номер присваивается в системе управления географической информацией ГИС, привязанной к информации о координатах долготы и широты и прикрепленной к соответствующему описанию. Он состоит из герметичной и водонепроницаемой оболочки из полиэтилена высокой плотности и пассивной антенны внутри. Он имеет встроенный резонансный контур с определенной частотой. Эффективный срок службы составляет не менее 50 лет, а максимальная обнаруживаемая глубина составляет 1,8 метра.

Подземные электронные метки необходимо использовать совместно с подземными детекторами трубопроводов для формирования электронной системы идентификации подземного газопровода. Детектор посылает сигнал электромагнитной волны определенной частоты для активации подземной электронной метки. Сигнал отражается обратно к детектору. В зависимости от силы сигнала детектор может определить точное местоположение (широту и долготу) и глубину электронной метки.

Функции:

1. Детектор посылает сигналы определенной частоты с перерывами

2. Подземные электронные метки с той же резонансной частотой поглощают и сохраняют энергию сигнала.

3. После того, как детектор посылает сигнал в течение короткого периода времени, он прекращает отправку и переходит в режим приема сигнала.

4. Когда детектор прекращает посылать сигналы, подземная электронная метка высвобождает накопленную энергию и отражает ее обратно в детектор, поэтому подземной электронной метке не требуется батарея для работы.

5. Детектор определяет силу возвращенного сигнала, чтобы определить конкретное местоположение подземной электронной метки.

6. Сигнал наиболее сильный, когда детектор находится ближе всего к подземной электронной метке, то есть прямо над подземной электронной меткой.

Характеристики:

(1) Он водонепроницаемый, антимагнитный, устойчив к высоким температурам и не подвержен влиянию окружающей среды.

(2) Он использует пассивный и бесконтактный принцип работы и прост в использовании. Его нужно только поместить в электромагнитное поле, сформированное детектором, чтобы точно считывать данные, сокращая или даже устраняя снижение эффективности и затраты на исправление ошибок, вызванные ручным вмешательством в сбор данных.

(3) Считывание данных происходит быстро и на большом расстоянии. Он может считывать данные, хранящиеся внутри метки, и связывать их с информацией в фоновой системе управления через мобильный Интернет для отображения информации метки в реальном времени.

(4) Считывание не зависит от видимого света, поэтому визуальная видимость не требуется, и его можно использовать в суровых условиях, где технология штрих-кодов и табличек не может адаптироваться.

(5) Он имеет функцию конфиденциальности для информационных данных, поэтому данные могут быть прочитаны только специальным считывателем.

ПРИМЕНЕНИЕ

ED2000 может быть установлен с определенным интервалом или на повороте изменяющегося тренда и в некоторых точках событий, таких как точки соединения, клапаны, крышки скважин, Т-образные ответвления и т. д. В зависимости от важности и бюджета проекта плотность установки может варьироваться от нескольких метров до десятков метров, обычно 10-20 метров.

· Путь трубопровода

· Неметаллическая труба

· Различные клапаны

· Измерительный счетчик

· Различные точки пересечения

· Тройник · Изменение глубины

· Устройство для снижения давления

· Катодная защита

· Точка контроля давления

· Встроенный зарезервированный порт

· Различные колена

· Изменение диаметра трубы

· Водопроводная скважина · Крышка

· Точка обслуживания

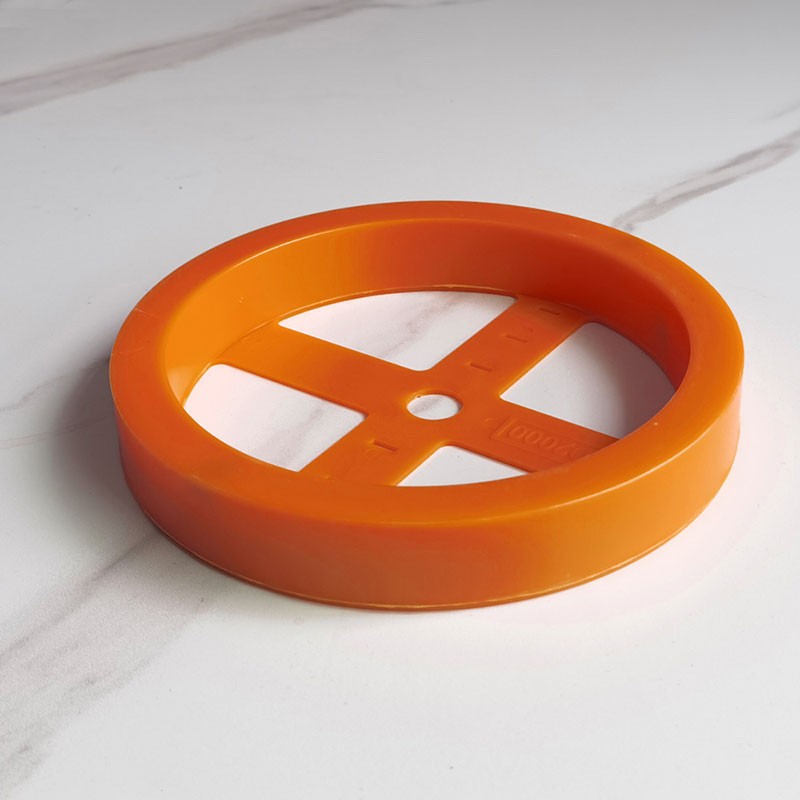

Маркер диска позиционирования газопровода RFID

Маркер диска позиционирования трубопровода силового кабеля RFID

Маркер диска позиционирования водопроводной трубы RFID

Маркер диска позиционирования дренажной трубы RFID

Маркер диска позиционирования трубопровода оптического кабеля связи RFID

Маркер диска позиционирования муниципального универсального диска RFID Маркер диска позиционирования газопровода RFID

Маркер диска позиционирования трубопровода силового кабеля RFID маркер

Маркер диска позиционирования трубы водоснабжения RFID

Маркер диска позиционирования дренажной трубы RFID

Маркер диска позиционирования оптического кабеля связи RFID

Универсальный муниципальный маркер диска RFID

ОСОБЕННОСТИ

3.1. Физические характеристики

· Корпус: ABS

· Вес: 220 г±10%

· Диаметр корпуса - 8,4 дюйма (213 мм)

· Высота корпуса - 1,2 дюйма (3,1 см)

· Индекс расплава: 1,8 г/10 мин (200 ℃/5 кг)

· Твердость по Роквеллу: R-116

· Температура размягчения: 105 ℃

3.2. Характеристики окружающей среды

· Рабочая температура: - 20 ℃- 50 ℃

· Температура хранения: - 20 ℃ - 70 ℃

· Испытание на падение: выдерживает падение с высоты 10 футов (около 3 метров) на бетонный пол

· Водонепроницаемость и пыленепроницаемость: IP68

· Сжимаемость: после выдерживания осевого давления 10 кН (равномерное давление) изделие не имеет постоянных повреждений, трещин и утечек, а его электронные функции не имеют повреждений

3.3. Электрические характеристики

· Максимальная глубина размещения — до 6,5 футов (2,0 м)

· Минимальное расстояние от металлического объекта до маркера — 4 дюйма (10 см)

· Глобальный уникальный идентификационный код (версия идентификатора): 10 цифр

· Совместимый локатор:

Версия без идентификатора: ED8000 или локатор 3M Dynatel EMS

Версия идентификатора: ED8000

· Частота (настраиваемая):

       Мощность 169,8 кГц

Вода 145,7 кГц

Санитария 121,6 кГц

Телекоммуникации 101,4 кГц

Газ 83 кГц

             Кабельное ТВ 77 кГц

           Общие 66,35 кГц

Установка маркера

· Разместите маркер на неметаллическом кабеле

· Насыпьте не менее 4 дюймов (10 см) грунта поверх кабеля с металлом (включая экранированный кабель, коаксиальный кабель и т. д.).

· Перед засыпкой грунта маркер следует засыпать песком. Он может обеспечить лучшую защиту маркера

Область применения:

1. Неметаллические газопроводы, электропроводы, водопроводы, коммуникации, канализации и другие трубопроводы и сооружения, проложенные непосредственно под землей, должны использовать электронные системы идентификации;

2. Для металлических газопроводов, электропроводов, водопроводов, коммуникаций, канализации и других трубопроводов и сооружений, проложенных непосредственно под землей, электронные маркеры выбираются в зависимости от сложности линий;

3. Все типы задвижек для подземных газопроводов, электропроводов, водопроводов, коммуникаций, канализации и других трубопроводов;

4. Все крышки люков, которые не видны или могут быть зарытыучрежденные муниципальными властями (дороги, озеленение);

5. Все подземные газопроводы, электропроводы, водопроводы, коммуникации, канализации и другие трубопроводы не находятся в поворотах человеческих колодцев;

6. Точки ответвления и соединения всех подземных газопроводов, электропроводов, водопроводов, коммуникаций, канализации и других трубопроводов, такие как тройники и переходы;

7. Места пересечения всех подземных газопроводов, электропроводов, водопроводов, коммуникаций, канализации и других трубопроводов и других подземных сооружений;

8. Газовые, электрические, водопроводные, коммуникационные, канализационные и другие трубопроводы пересекают два конца дорог, рек, зданий, стен или других общественных сооружений и могут быть двумя концами защитных труб газопровода;

9. При изменении глубины залегания газовых, электрических, водопроводных, коммуникационных, канализационных и других трубопроводов более чем на 0,5 метра местоположение бывает высоким и низким;

10. Все предварительно зарытые концы труб для газа, электричества, водоснабжения, связи, канализации и т. д.;

11. Оба конца подземных трубопроводов, таких как газ, электричество, водоснабжение, связь, канализация и т. д., проложенных бестраншейным способом;

12. Отремонтированные подземные газовые, электрические, водопроводные, коммуникационные, канализационные и другие трубопроводы или соединения (используются для идентификации информации о техническом обслуживании);

13. Все другие важные подземные газовые, электрические, водопроводные, коммуникационные, канализационные и другие объекты, отмеченные на чертежах файлов;

14. Все места, которые операторы считают необходимыми, должны быть обозначены и размещены

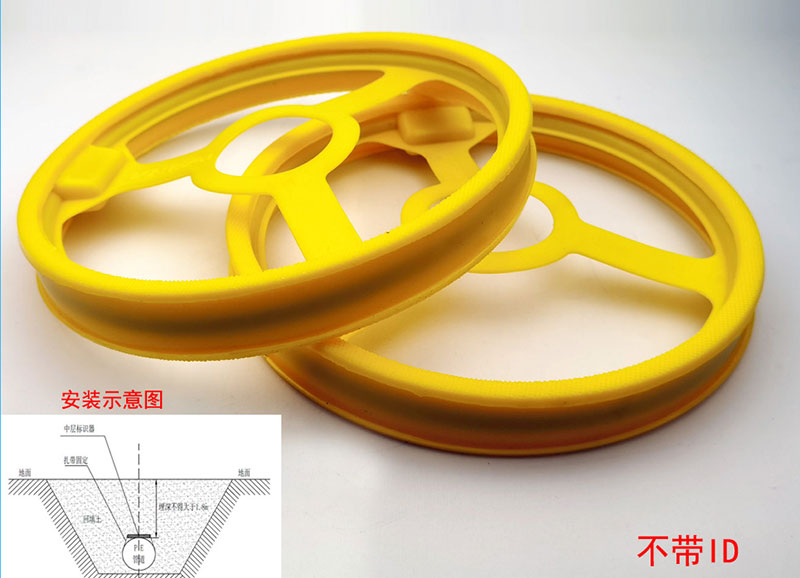

План установки

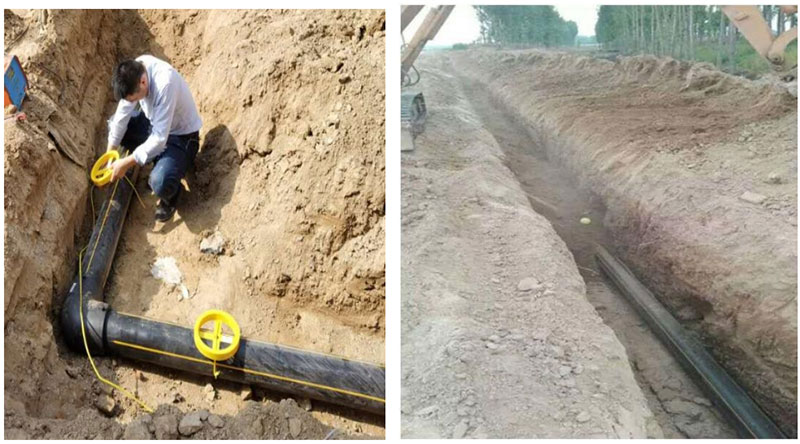

1. Перед размещением электронных знаков сначала оцените, необходима ли привязка соединения. При необходимости используйте стяжку, чтобы продеть ее через отверстие электронной маркировки и обеспечить надежное соединение, а затем вручную засыпьте обе стороны трубы мелким песком до дна электронного маркера, чтобы гарантировать, что маркировка больше не будет отклоняться.

2. Если маркируемый объект металлический, рекомендуется размещать маркер на расстоянии не менее 10 см от него и засыпать между ними грунтом.

3. Засыпьте на 15 см выше логотипа, чтобы зафиксировать положение логотипа.

4. Засыпьте до уровня поверхности земли.
