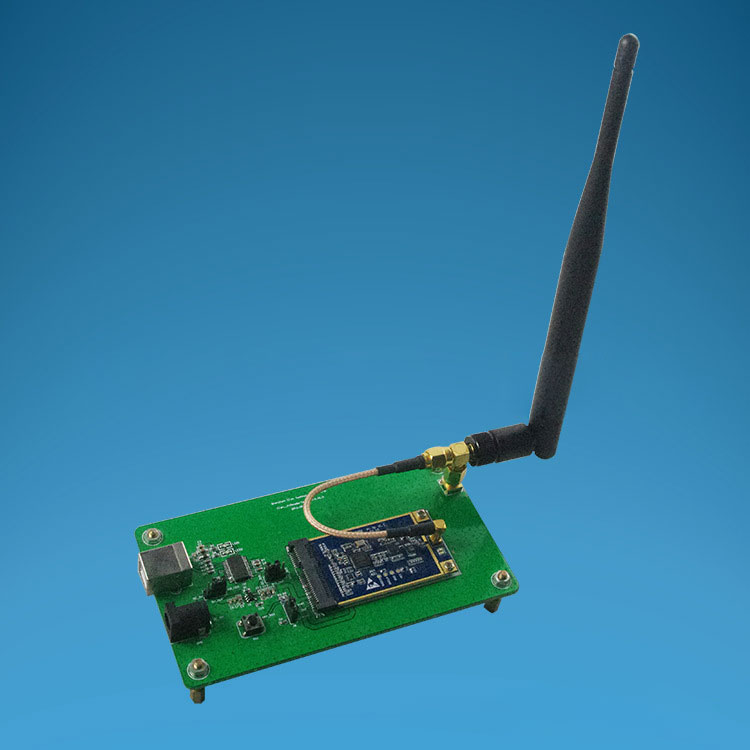

активный модуль чтения-записи RFID активный модуль чтения-записи 2.45G активный модуль интерфейса PCie модуль rfid

Работа в диапазоне ISM 2,45 ГГц, передача данных бесплатна. Предоставляет интерфейс TTL RS-232 и многоканальный интерфейс управления вводом-выводом, управление подключением модуля более удобно. Модуль объединяет PA и схему формирования сигнала, входную/выходную мощность можно контролировать с помощью программного обеспечения, а расстояние передачи можно контролировать. Модуль поддерживает технологию низкого энергопотребления, а рабочую мощность модуля можно включать и выключать через внешний порт управления; для облегчения быстрой интеграции и применения предоставляются комплекты разработки API, инструкции по применению и примеры кодов.

Параметры RF

  Рабочая частота: диапазон частот ISM 2,4–2,48 ГГц

  Выходная мощность: максимальный выход +18 дБм, встроенный регулятор мощности 32 дБ, шаг -2 дБ, программное управление

  Чувствительность приема: -96 дБм

Индикатор уровня сигнала метки (RSSI): -50 дБм- -80 дБм, точность ±1 дБ

  Интерфейс антенны: встроенный разъем MMXCK-KE, требуется внешняя антенна

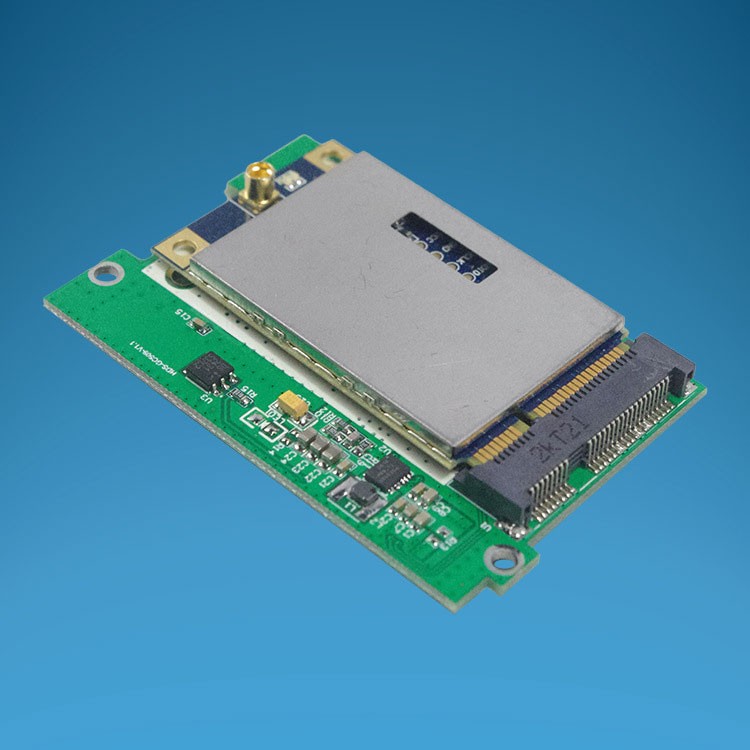

Режим интерфейса: стандартный интерфейс карты MINI-PCIE

  Интерфейс связи: последовательный порт RS232 уровня TTL

  Интерфейс ввода-вывода: поддержка 2 каналов уровня TTL, выходной сигнал порта ввода-вывода (необходимо настроить)

  Платформа прикладного программного обеспечения: предоставление комплектов разработки API, инструкций по применению и примеров кодов

Передача данных и манипуляция тегами

Поддержка протокола меток: частный протокол, протокол передачи данных может быть настроен в соответствии с требованиями заказчика

Поддержка режима работы тегов: совместим с нашей активной меткой

  Расстояние считывания метки: 0~150 метров (в зависимости от выходной мощности метки и внешней антенны, тестирование на открытой местности)

  Скорость распознавания: 120 меток в секунду (только идентификационный номер)

  Обработка антиколлизии: 300 меток считываются одновременно

Механические и электрические свойства

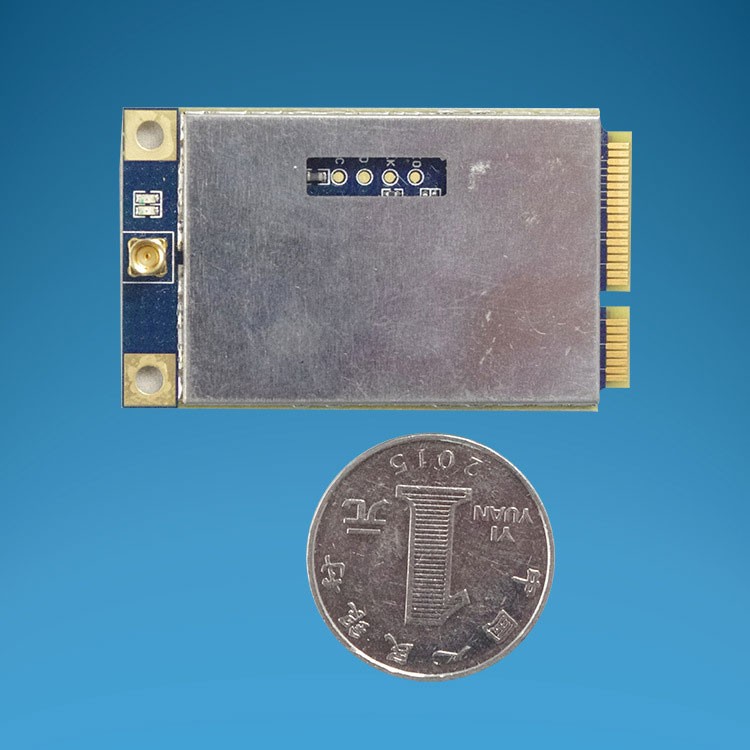

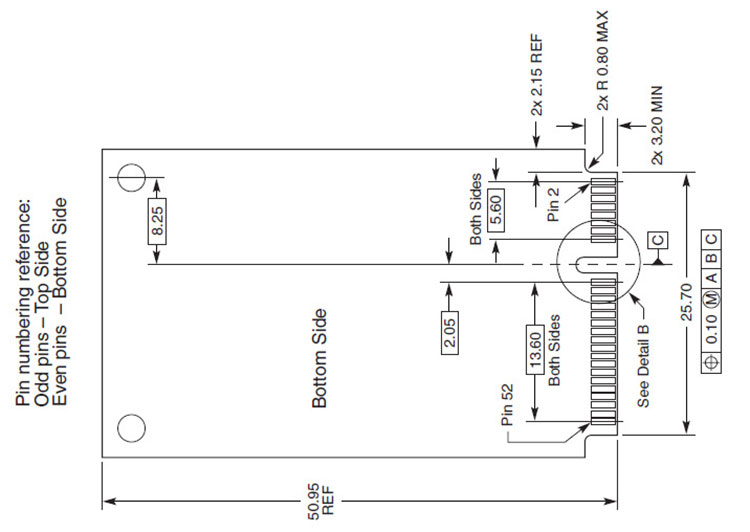

  Размеры: 30 мм x 50,96 мм

  Вес: 20 г

  Источник питания: DC 3,3 В

  Потребляемая мощность: 300 мВт

  Рабочая температура: -40 °C~+80 °C

  Температура хранения: -60 °C~+80 °C

  Рабочая влажность: 5% ~ 95% (без конденсации)

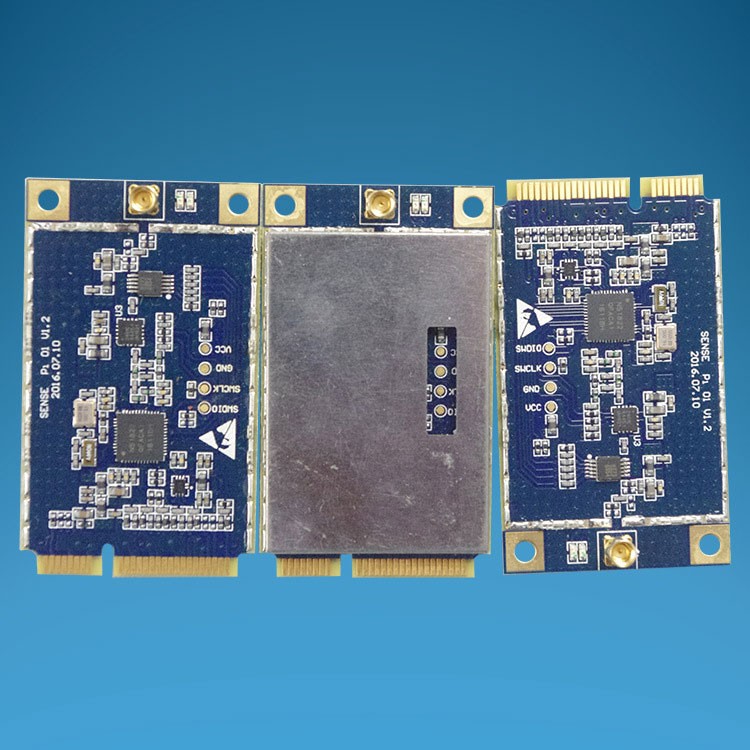

<img src="/Uploads/image/20230717/1689581006516036.jpg" title="RFID активный модуль чтения-записи 2.45G активный модуль чтения-записи активный модуль интерфейса PCie модуль rfid 2" alt="RFID активный модуль чтения-записи 2.45G активный модуль чтения-записи активный модуль интерфейса PCie модуль rfid 2" модуль rfid 2"/>

контакты 2, 24, 39, 41, 52

VCC

Сигнал питания, вход постоянного тока 3.3 В

контакты 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

сигнал питания, заземление питания

контакт 38

UART_RXD

UART RXD, прием данных последовательного порта, уровень TTL

контакт 36

UART_TXD

UART TXD, передача данных последовательного порта, уровень TTL

28

UART_RTS

Зарезервированный интерфейс ввода-вывода, запросы последовательного порта UART_RTS для отправки данные

контакт 30

UART_CTS

Зарезервированный интерфейс ввода-вывода, последовательный порт UART_CTS позволяет отправлять данные

контакт 51

IOT_DFX

Сигнал обратной связи DFX, когда обратная связь TX/RX UART высока, требуется внешний подтягивающий резистор.

контакт 22

IOT_RST

Сигнал сброса модуля, активный низкий, требуется внешний подтягивающий резистор

контакт 3

IO_ON

Сигнал в положении модуля, используемый внешним процессором для определения, находится ли модуль в положении, и требуется внешний подтягивающий резистор 10 кОм.

контакт 46

IO_ON_AS

Вспомогательный сигнал положения модуля, используемый внешним процессором для определения положения модуля, напрямую подключен к контакту 3 (IOT_ON), требуется внешний резистор 500 Ом.

другие контакты

NC

нет функции
