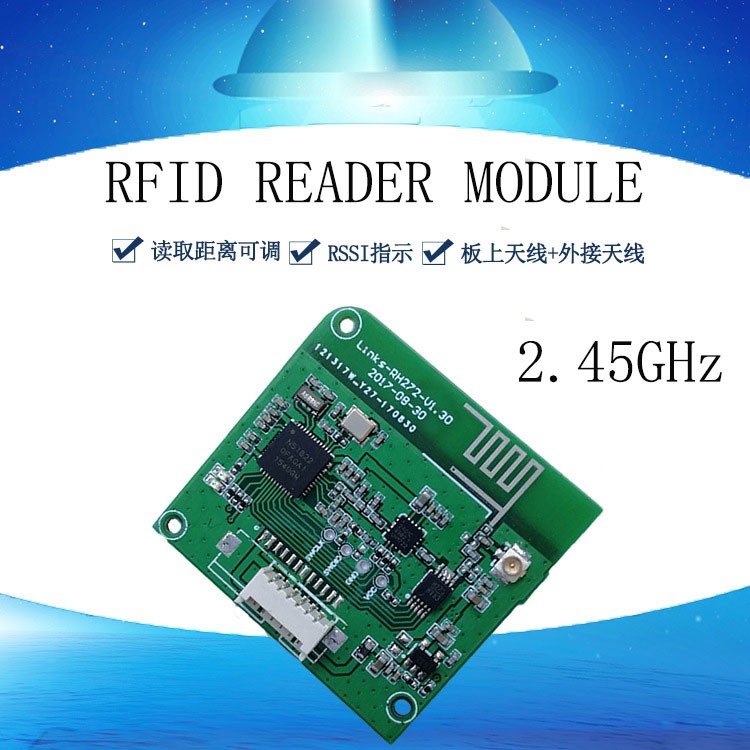

Активный модуль чтения-записи RFID Активный модуль чтения-записи 2.45G Портативный модуль RFID

Работа в диапазоне ISM 2,45 ГГц. Предоставляется интерфейс TTLRS-232, управление подключением модуля более удобно. Модуль объединяет PA и схему формирования сигнала, входную/выходную мощность можно контролировать с помощью программного обеспечения, а также можно контролировать расстояние передачи. Модуль поддерживает технологию низкого энергопотребления, а рабочее питание модуля можно включать и выключать через внешний порт управления; Предоставляются комплекты разработки API, инструкции по применению и примеры кодов для облегчения быстрой интеграции и применения.

Основные технические параметры

Параметры RF

Рабочая частота: диапазон частот ISM, 2,4-2,48 ГГцРежим модуляции GFSK

Выходная мощность: максимальный выход +18 дБм, встроенный регулятор мощности 32 дБ, шаг минус -2 дБ, программное управление

Чувствительность приема: -96 дБм

RSSI: -50 дБм–80 дБм, точность +1 дБ

Интерфейс антенны: антенна PCB или внешняя антенна (выберите один, внешняя антенна — разъем IPX)

Метод интерфейса: разъем с шагом 1,25 мм, 6 контактов

Интерфейс связи: последовательный порт RS232 средней толщины TTL, скорость передачи данных 115200 бит/с

Интерфейс 1/0: поддержка 1-канального модуля

Программная платформа: предоставление комплектов разработки API, инструкций по применению и примеров кодов

Передача данных и манипуляция тегами

Протокол метки: частный протокол, протокол передачи данных может быть настроен в соответствии с требованиями заказчика

Режим работы: совместим с активными тегами

Расстояние считывания тега: 0~200 метров (в зависимости от выходной мощности метки и внешней антенны,

тест в открытом поле)

Скорость распознавания: 200 меток в секунду (только идентификационный номер)

Обработка для предотвращения столкновений: 1000 меток считываются одновременно

Механические и электрические свойства

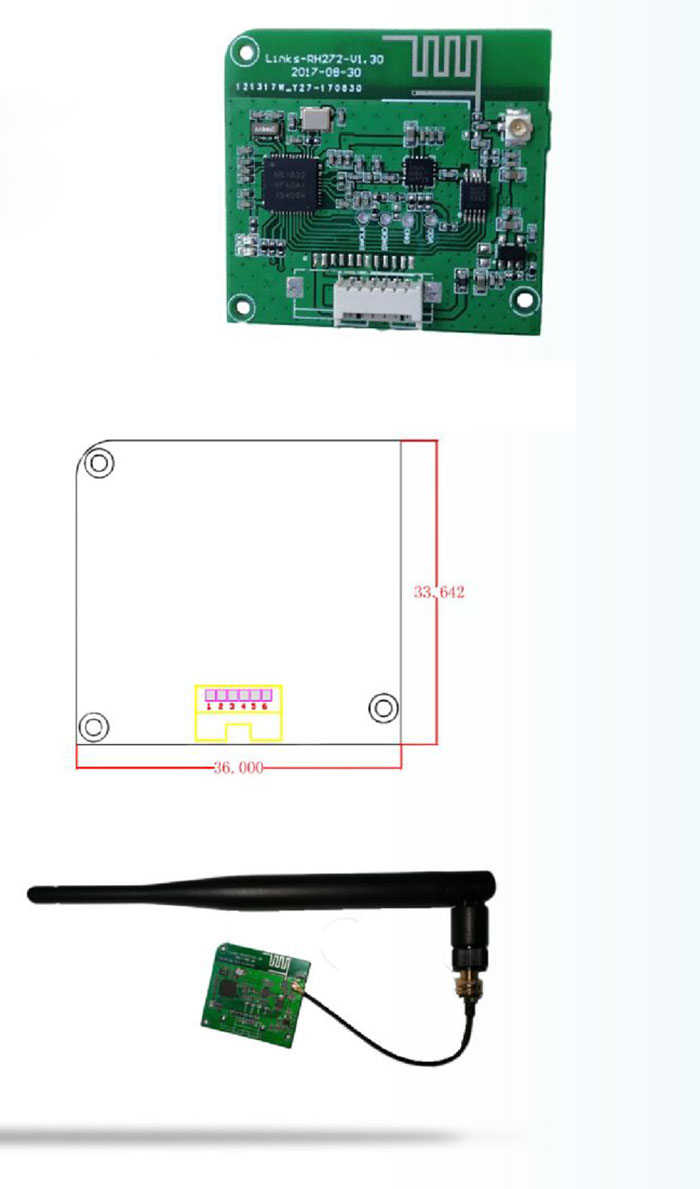

Размер: 36 мм x 34 мм (можно настроить в соответствии с требованиями заказчика)

Вес: 20 г

Источник питания: DC 3,3 В

Потребляемая мощность: 300 мВт

Рабочая температура: -40 °C + 80 ”C

Температура хранения: -60 °C + 80 °C

Рабочая влажность: 5%~95% (без конденсации)

Определение контактов

pin1

VCC

Сигнал питания, вход DC3.5V-5V

контакт 2,6

GND

сигнал питания, заземление питания

контакт 3

EN

Включение модуля, высокоуровневое включение работы модуля, уровень TTL

контакт 4

RID UART RXD.

Прием данных последовательного порта, уровень TTL

контакт 5

TXD TART TED.

Последовательная передача данных, уровень TTL

Области применения:

1) Управление транспортировкой: управление автомобильными, железнодорожными перевозками и управление контейнерными перевозками и т. д.

2) Управление складской логистикой: управление товарными потоками и складированием, а также потоками управление почтой, посылками, авиабагажом и т. д.

3) Управление активами: управление основными фондами телекоммуникационных, научно-исследовательских, военных, финансовых, спортивных, текстильных, медицинских и других учреждений

4) Региональное позиционирование: позиционирование персонала или оборудования в угольных шахтах, зонах оповещения, домах престарелых, на спортивных соревнованиях и т. д.; Управление транспортными средствами: мониторинг и управление автотранспортными средствами и неавтомобильными транспортными средствами в дорожном движении, на транспорте, в промышленности и горнодобывающей промышленности, на предприятиях и в жилых районах.

5) Управление;

6) Поток процессов: мониторинг деталей на протяжении всего производственного процесса;

7) Сбор платы за проезд по дорогам и мостам: поскольку этот продукт способен считывать данные с меток на высокой скорости на больших расстояниях, сбор платы за проезд по дорогам и мостам может осуществляться без остановки;

8) Управление таможенным оформлением: таможенное оформление и транзитные материалы и управление транспортными средствами:

9) Управление парковкой: реализовать автоматизацию управления и взимания платы;

10) Управление контролем доступа: включая управление въездом и выездом транспортных средств и персонала
