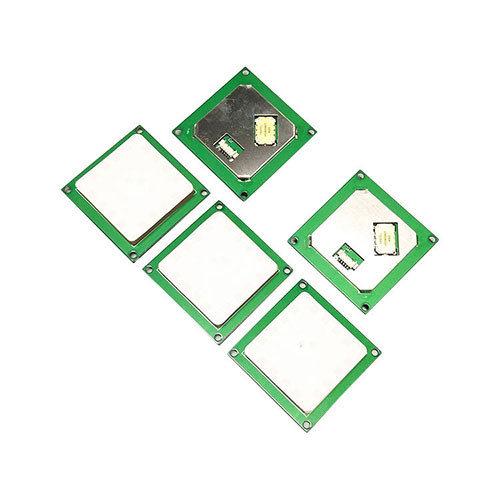

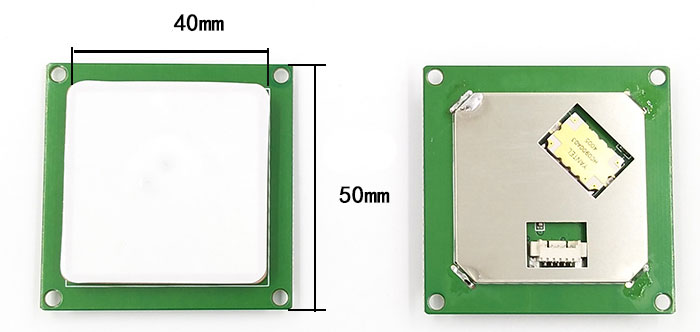

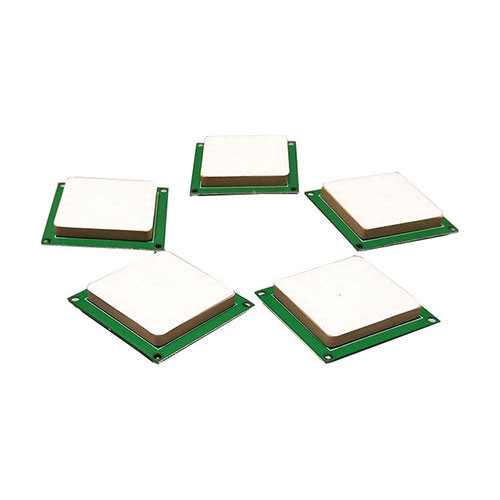

RFID-считыватель UHF-модуль, расстояние идентификации UHF-считывателя карт 3 метра, интерфейс TTL-USB 915 МГц, европейский стандарт

RFID-считыватель UHF-модуль, расстояние идентификации UHF-считывателя карт 3 метра, интерфейс TTL-USB 915 МГц, европейский стандарт

Полная поддержка электронных меток протокола UHF EPC Gen2 (ISO18000-6C);
Рабочая частота FCC 902~928 МГц, CE 865~868 МГц (может быть скорректирована в соответствии с требованиями разных стран или регионов)
Выходная мощность: максимум 26 дБм (регулируется);
Антенна модуля встроена, а расстояние считывания составляет >2 метров;
Интерфейс USB для питания, внешний источник питания не требуется;
Поддержка дальнейшего развития.
*Эффективное расстояние зависит от формата протокола, электронной метки и рабочей среды.

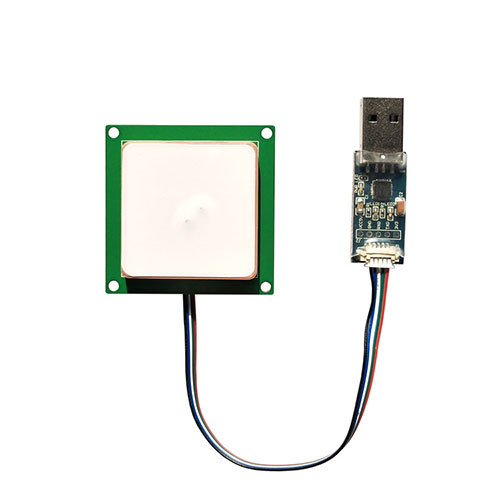

Один кабель интерфейса TTL-USB длиной 20 см.

YouTube

RFID-считыватель UHF-модуль считыватель карт UHF расстояние идентификации 3 метра TTL-USB-интерфейс 915 МГц Европейский стандарт

RFID-считыватель UHF-модуль считыватель карт UHF расстояние идентификации 3 метра TTL-USB-интерфейс 915 МГц Европейский стандарт standard2

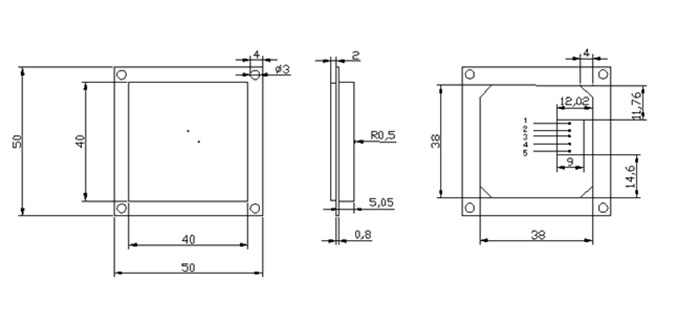

Описание PIN-кода

PIN 1-----GND----GND

PIN2------EN-------Модуль включения высокого уровня (> 1,5 В)

PIN3--------RXD------уровень TTL (3,3 В)

PIN4--------TXD-----уровень TTL (3,3 В)

PIN5--------VCC-----Питание (3-5 В)

Краткое введение
Встроенный характер антенны
1. Будьте чувствительны и стабильны к идентификации тегов.
2. Стабильное расстояние считывания 2-3 метра.
3. Идентификация нескольких тегов, >50 шт. тегов.
4. Скорость считывания расстояния, >50 шт./сек.

Полностью решить экзотермическую проблему.
1. Нет необходимости в подключении какого-либо другого внешнего излучающего устройства. Он может работать без экзотермической реакции при нормальной температуре в помещении.
2. Поддерживает электричество <200 мА при 3,5 В (выход 26 дБм). Пиковый ток импульса <260 мА.

Выдающаяся стабильность:
1. 24 часа x 365 дней в году работают в обычном режиме.
2. Внешний вид мало зависит от покрытия, электромагнитной среды и т. д.
3. Широкий температурный диапазон и коэффициент температурного дрейфа.

Хорошая согласованность:
1. хороший дизайн в согласованности.
2. Выберите компоненты верхнего уровня, чтобы сохранить стабильность и согласованность каждого параметра.

Краткий и высокоэффективный интерфейс оборудования и программного обеспечения.
1. Периферийная схема очень проста. Мощность сигнала, нет необходимости в дополнительныхnnecting танталовый конденсатор.

Способ установки:

поддержка 5pin WAFER установка.

Описание продукта

Рабочее напряжение	DC 3,5 В – 5 В
ток в режиме ожидания	<80mA (ENвысокий уровень фута)
Текущее состояние сна	<100uA (ENфут низкий уровень)
Рабочий ток	180 мА при 3,5 В (выход 26 дБмВт,25 °C). 110 мА при 3,5 В (выход 18 дБмВт, 25 °C).
Время запуска	<100mS.
Рабочая температура	- 20 °C - + 70 °C
Температура хранения	- 20 °C - + 85 °C
Рабочая влажность	< 95% (+ 25 °C)
Протокол радиоинтерфейса	EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
Диапазон рабочего спектра	840–960 МГц
поддержка рабочей области	США, Канада и другие регионы, следующие FCC США Европа и другие регионы, следующие ETSI EN 302 208 Материковый Китай Япония Корея Малайзия Тайвань
Диапазон выходной мощности	18-26 дБм
Точность выходной мощности	+/- 1 дБ
Равномерность выходной мощности	+/- 0,2 дБ
Чувствительность приема	< -70 дБм
Пиковая скорость вкладки «Инвентарь»	> 50 изображений/сек
Кэш тегов	200 меток в 96-битном EPC
Ярлык RSSI	Поддержка
Интерфейс связи	Интерфейс TTL Uart
Скорость передачи данных	115200 бит/с (по умолчанию и рекомендуется) 38400 бит/с
Рассеивание тепла	Воздушное охлаждение (внешний радиатор не требуется)
