Последовательный порт RS232 тележка AGV ориентир RFID датчик позиционирование манипулятора робота считыватель RFID меток

Параметры:

Рабочее напряжение: 10-26 В

Мощность: 1,2 Вт

Потребляемый ток:<0,2 А

Защита цепи: с защитой от обратной полярности

Рабочая частота: 134,2 кГц, 125 кГц

Скорость распознавания: 2 м/с

Расстояние считывания карты: 0-180 мм

Поддерживаемые типы этикеток: FDX-B, EMID

Интерфейс связи: RS232 / RS485

Рабочая влажность: 10-90% RH (без конденсации)

Рабочая температура: -25℃－+70℃

Класс защиты: IP54

Материал корпуса: АБС-пластик

Метод проводки: клемма

Метод установки: винты M4, 4 монтажных отверстия

Подробности:

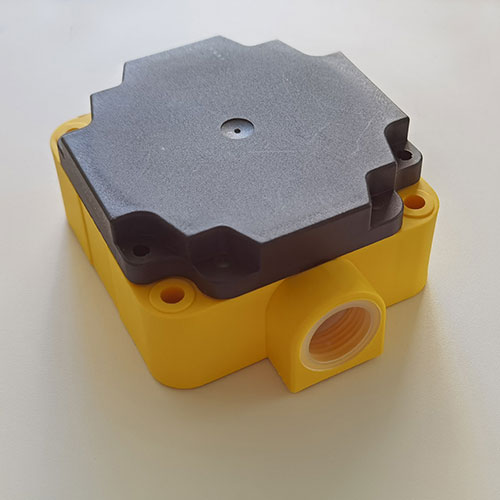

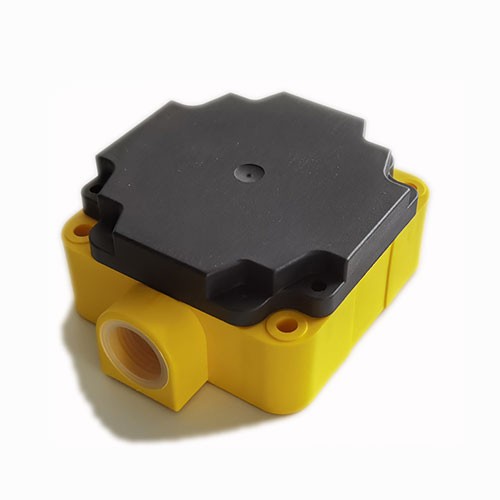

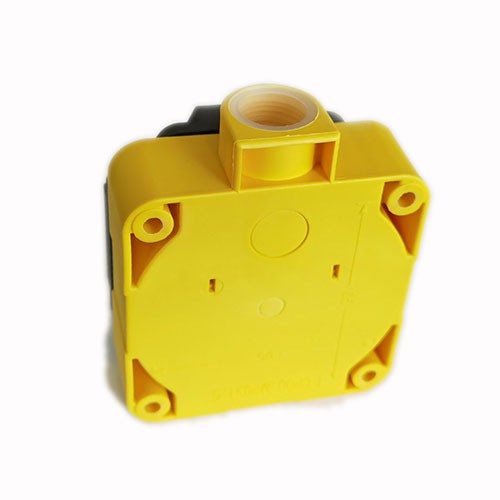

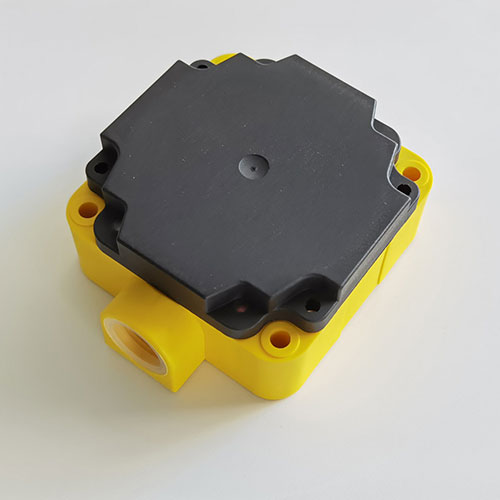

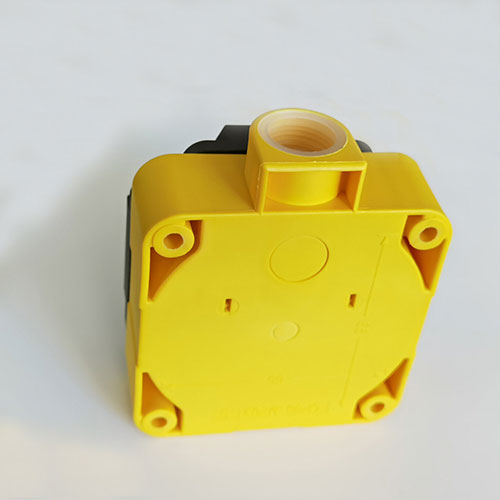

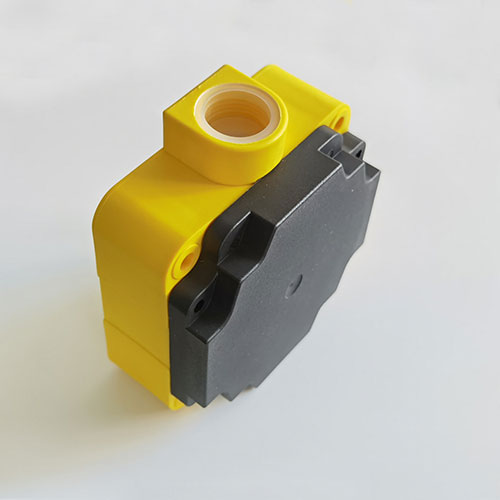

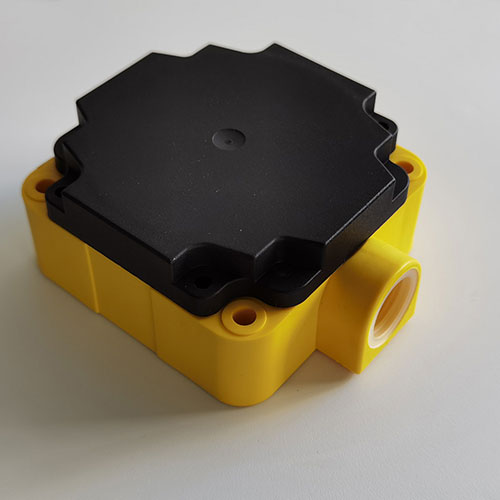

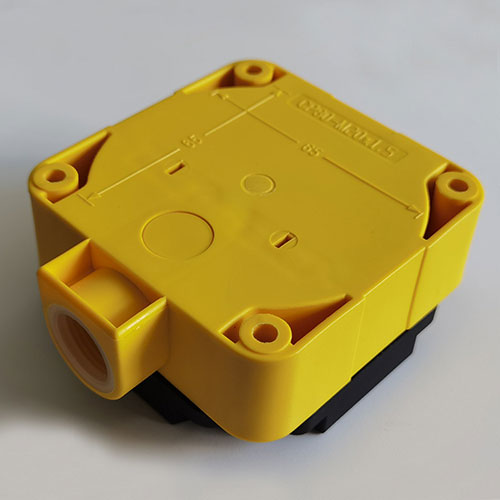

Последовательный порт RS232, позиционирующий датчик метки AGV car landmark, считыватель навигационных карт RF Collector — это считыватель карт AGV landmark, специально разработанный для беспилотных автомобилей AGV на основе технологии радиочастотной идентификации. Он объединяет антенну, усилитель и контроллер. Классический прочный.

Считыватель карт имеет квадратный дизайн, рабочая частота поддерживает 134,2 кГц, 125 кГц, поддерживает чтение тегов формата FDX-B, EMID двух протоколов, поддерживает стандартный промышленный протокол полевой шины MODBUS RTU и удобен для сетевой связи. Скорость может быть настроена до 115200. Считыватель карт интегрирует радиочастотную часть протокола связи, которая может быть подключена к ПК/ПЛК/однокристальному микрокомпьютеру. Пользователю нужно только получать данные через интерфейс связи RS232/RS485, чтобы завершить операцию чтения тега, не разбираясь в сложном протоколе радиочастотной связи.

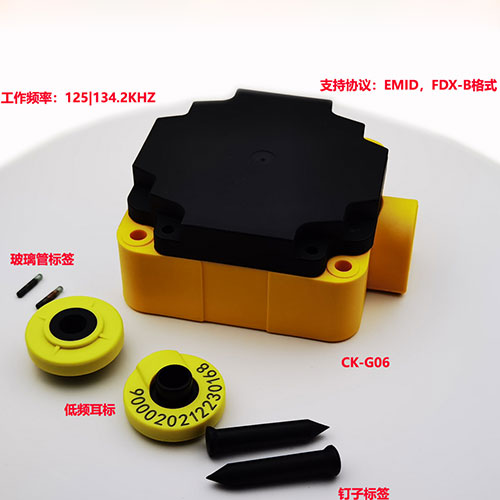

Последовательный порт RS232, коммуникация, датчик ориентира тележки AGV, этикетка позиционирования, радиочастотный коллектор, навигационный картридер, блок питания CK-G06 с 26 В, 5000 Вт TVS-трубкой, защитой от перенапряжения и защитой от обратной полярности; картридер оснащен автоматической настройкой на 16 уровней. Схема может автоматически регулировать параметры схемы при работе в различных условиях, сводя к минимуму влияние внешней среды на расстояние считывания карты, дополнительно повышая ее помехоустойчивость и обладает характеристиками высокой чувствительности приема, стабильной работы и высокой надежности.

Инструкции по установке и меры предосторожности

   1) Не рекомендуется устанавливать картридер непосредственно на металлическую поверхность. Расстояние до металлической поверхности можно отрегулировать с помощью пластиковых распорок, длинных винтов или изготовленных на заказ кронштейнов.

   2) Поверхность считывания карт считывателя карт не может быть закрыта или окружена металлическими материалами, а расстояние между стороной считывателя карт и металлической конструкцией должно быть больше 20 мм.

   3) Считыватель карт следует размещать как можно дальше от двигателей, модулей питания и других устройств, подверженных электромагнитным помехам.

   4) Электромагнитное излучение от других устройств вокруг считывателя карт может снизить чувствительность считывателя карт или привести к сбою считывания карт. Для устройств, подверженных электромагнитному излучению, следует принять соответствующие меры по экранированию излучения.

   5) Установите поверхность считывания карты лицом к карте с этикеткой, карта с этикеткой может находиться в центре поверхности считывания карты, и держите поверхность считывания карты и карту с этикеткой в горизонтальном положении, насколько это возможно, чтобы избежать наклона.

   6) Расстояние между считывателем карт и меткой составляет от 10% до 70% от максимального расстояния считывания. Если требуется высокоскоростное считывание карты, рекомендуется контролировать расстояние в пределах 10-20 мм.

   7) Считыватель карт может считывать только одну карту с меткой за раз, поэтому не размещайте две карты с метками в диапазоне считывания карты, а расстояние между двумя картами с метками должно быть больше, чем в два раза больше длины считывателя карт.

   8) Лучше всего устанавливать карту с меткой на прямой линии, а не на повороте или ответвлении, чтобы избежать пропуска считывания.

    9) Обычные этикетки нельзя прикреплять непосредственно к металлической пластине. Если это неизбежно, используйте специальную антиметаллическую этикетку T354AE. Металлическая конструкция, провода и кабели рядом с картой повлияют на чувствительность считывания карты или приведут к сбою считывания карты, поэтому старайтесь не устанавливать карту в этих местах.

10) Карта этикеток содержит прецизионные индукционные катушки. Чтобы продлить срок службы, старайтесь не наступать на нее и не кататься по ней.
