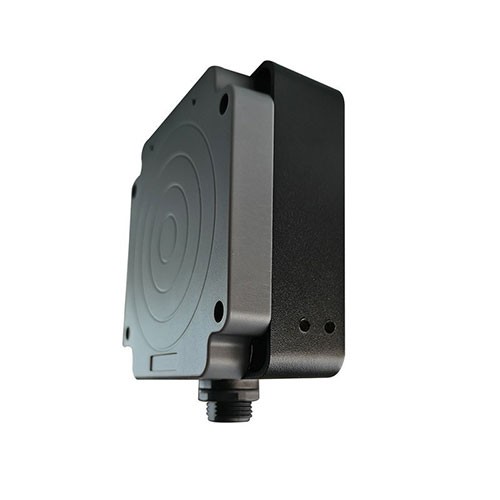

UHF RFID промышленный считыватель смарт-карт многофункциональный радиочастотный электронный считыватель меток

Характеристики

Электрические параметры

Частота: 860-960 МГц

Протокол: ISO 18000-6C

Диапазон частот: 865 МГц 868 МГц; 902 928 МГц (или настраиваемый)

Режим FM: FHSS или фиксированная частота, устанавливается программным обеспечением

Выход RF: 20-30 дБм регулируемый; нагрузка 50 Ом

Микросхема управления ЦП: ARM (STM32F107)

Интерфейс связи: RS232, RS485; другие версии могут выбирать TCP/IP или беспроводную связь

Тип протокола: modbus RTU (опционально);

Скорость связи: скорость 9600～115200 бит/с,

Универсальный вход/выход (GPIO): оптически изолированный 1 вход, 1 выход;

Надежное обновление прошивки: масштабируемый механизм обновления

Интерфейс прикладного программного обеспечения: предоставление комплектов разработки API и прикладных процедур

Режим отображения рабочего состояния: светодиодный индикатор, зуммер

Входное напряжение: адаптируется к 9-24 В

Мощность: 22 Вт (выходная мощность RF 26 дБм)

Параметры окружающей среды

Влажность: от 5% до 95%, без конденсации

Уровень защиты: IEC IP67

Рабочая температура: -20°~＋70°

Температура хранения: -40°～+85°

Физические параметры

Размер: 95(Д)*95(Ш)*40(В)мм

Форма разъема: круглый водонепроницаемый штыревой разъем M10

Вес в упаковке: 450 г

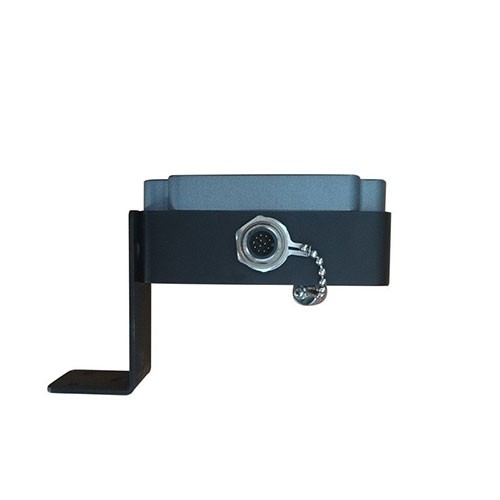

Метод монтажного кронштейна: оцинкованный железный кронштейн, угол считывания можно регулировать

Описание регистра

◆Для считывателя доступен только регистр сохранения, остальные регистры использовать нельзя. Он поддерживает три кода команд 0x03, 0x06 и 0x10.

Параметры UHF

Основной чип RF: специализированный радиочастотный чип PR9200

Диапазон частот: 902–928 МГц или 865–868 МГц (регулируется)

Метод частотной модуляции: широкополосная частотная модуляция (FHSS) или фиксированная частота, можно задать с помощью программного обеспечения

Встроенная антенна: круговая поляризационная антенна 3 дБи

Протокол радиоинтерфейса: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Выходная мощность: 18–26 дБм ± 1 дБм

Регулировка выходной мощности: шаг 1 дБм (устанавливается с помощью программного обеспечения)

Расстояние считывания: расстояние можно контролировать между 30 см–200 см (в зависимости от производительности метки и усиления антенны)

Форма и интерфейс

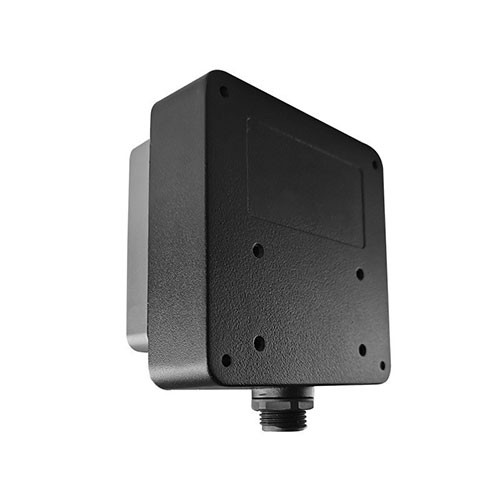

Корпус выполнен из алюминиевого сплава ABS+, его можно устанавливать в помещении или на улице в хорошо проветриваемой, пыленепроницаемой и защищенной от дождя среде.

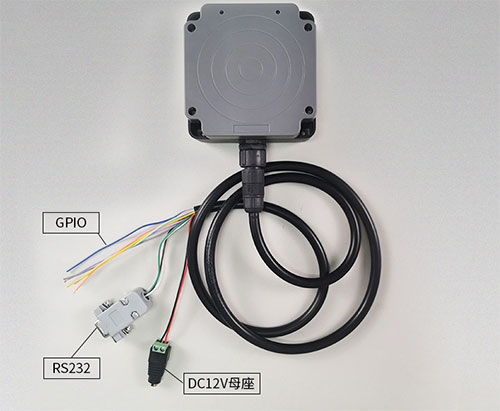

Интерфейс связи, зуммер и индикаторная лампа последовательности проводки в таблице выше имеют следующие характеристики:

A. Интерфейс связи RS232: 1 порт RS232 (разъем DB9: прием RxD, отправка TxD, заземление сигнала) может быть напрямую подключен к последовательному порту ПК, а расстояние связи составляет менее 10 м.

B. Зуммер: встроенный зуммер, каждый раз, когда считыватель считывает электронную метку, он издает звук.

C. Индикаторная лампа: красный индикатор всегда горит после включения питания; каждый раз, когда считыватель считывает электронную метку, синий индикатор мигает.

D. Интерфейс питания: +9~12 В D-образный авиационный штекер (то есть красный и черный).

E, интерфейс ввода-вывода

◆1 порт RS485 (485+ (т. е. фиолетовый), 485- (т. е. оранжевый) дифференциальный сигнал 1, для передачи сигнала на большие расстояния

◆2 выходных порта ввода-вывода: выходные сигналы высокого и низкого уровня, с использованием желтого и синего проводов.

◆GND (т. е. серый);

◆1 входной порт триггерного сигнала: FIN1- (т. е. голубой), FIN1+ (т. е. розовый), триггер низкого уровня.

Примечание: когда считыватель работает в режиме триггера, если провод подключен к низкому уровню, считыватель автоматически считывает номер карты, пока не восстановится высокий уровень.
