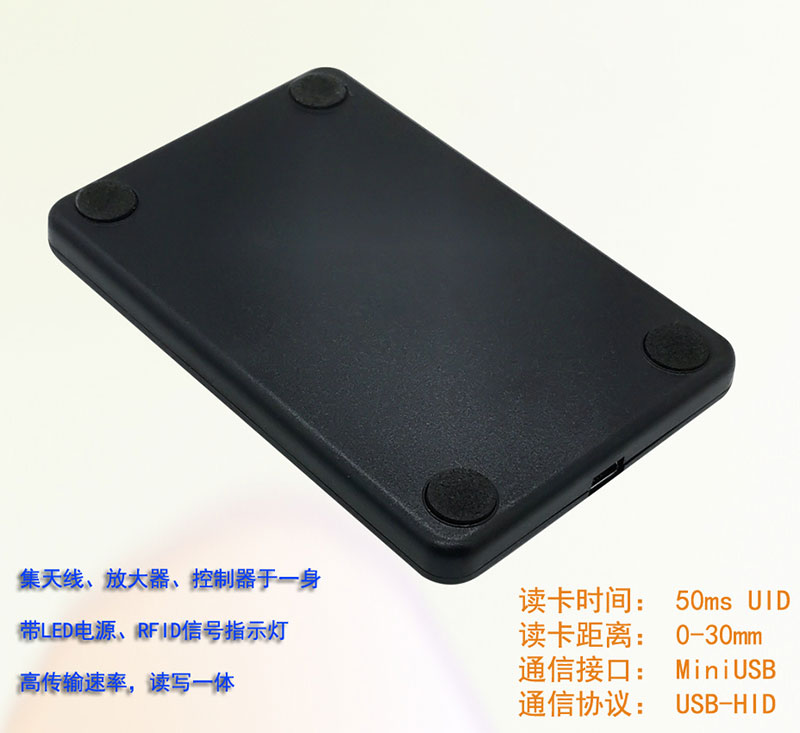

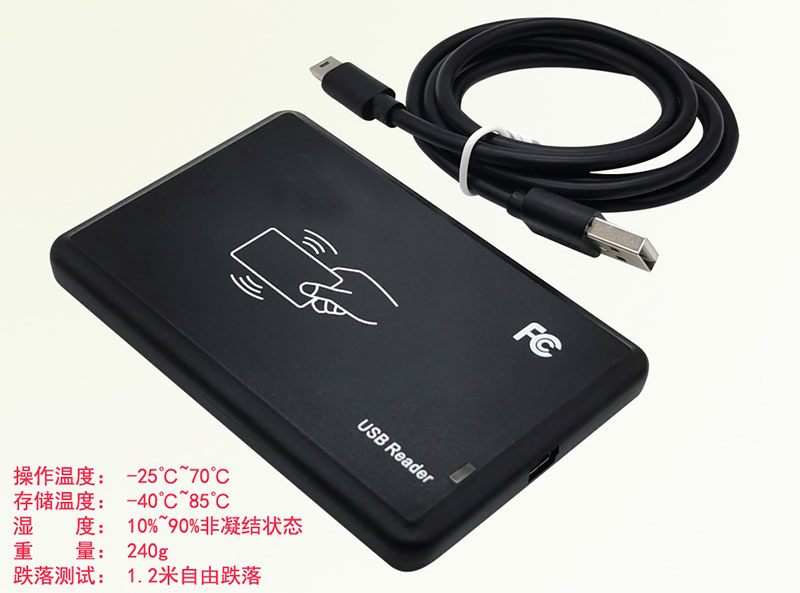

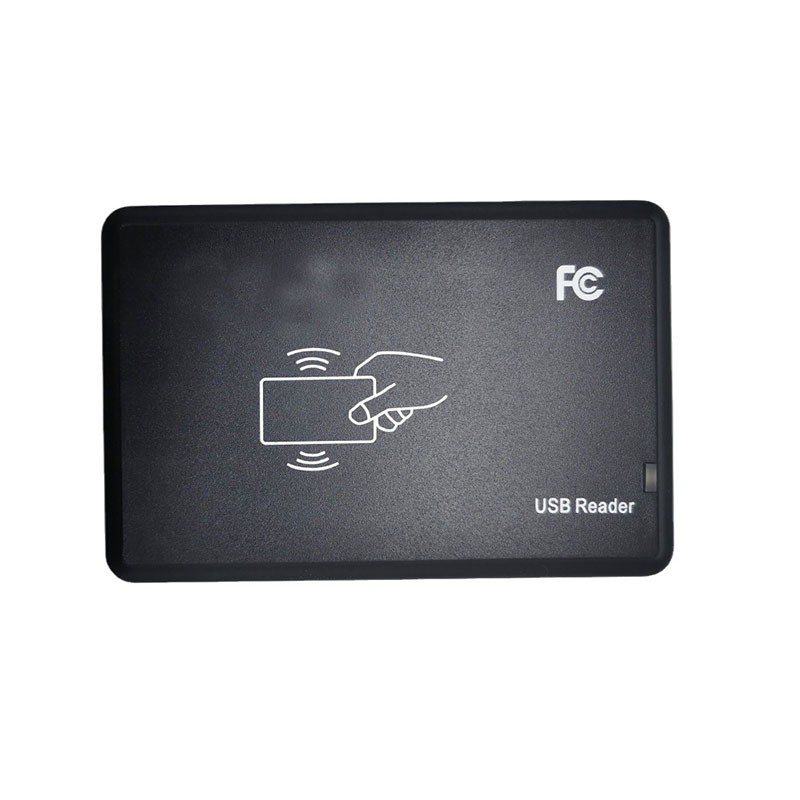

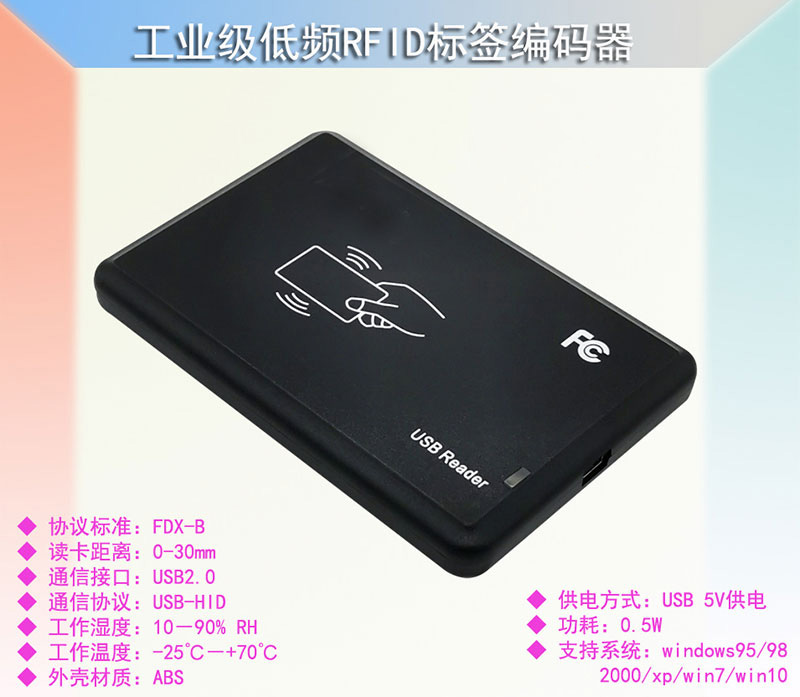

AGV считыватель меток с датчиком земли, низкочастотный RFID-кодер, считыватель карт-ориентиров

◆ Стандартный интерфейс связи USB2.0;

◆ Питание через интерфейс USB, нет необходимости во внешнем источнике питания;

◆ Поддержка нескольких форматов данных: EMID, FDX-B;

◆ Полная документация по разработке и процедуры разработки.

◆ Поддержка нескольких операционных систем: windows95/98/2000/xp/win7;

1. Физические параметры

Рабочая температура: -20℃~+85℃

Температура хранения: -40℃~+125℃

Напряжение питания (vcc к vss): -0,3 В~+5,5 В

Относительная влажность: 5%~95%

2. Таблица технических параметров

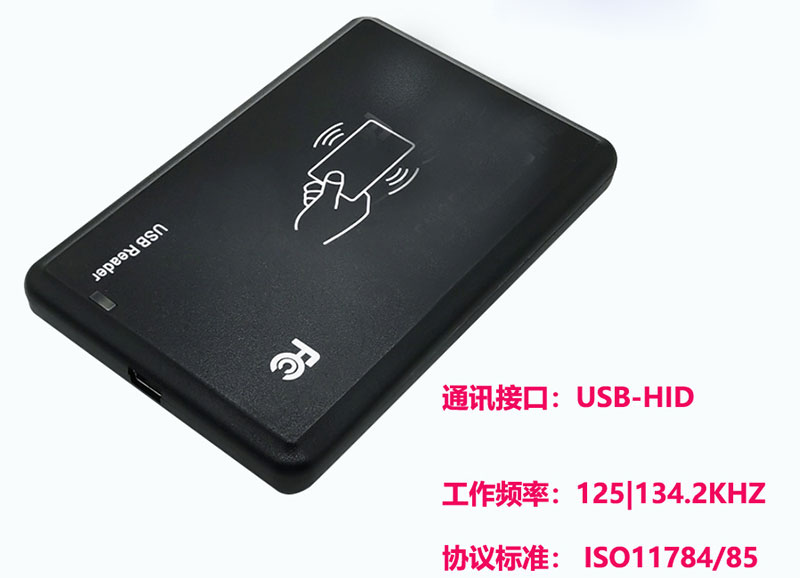

Рабочая частота: 125 кГц|134,2 кГц

Поддерживаемые типы меток: EMID, FDX-B

Расстояние чтения и записи: 5--12 см3 (в зависимости от различных условий использования и карты)

Интерфейс связи: USB2.0

Индикация сигнала: светодиод, зуммер

Рабочее напряжение: 4,5 В~5,5 В (питание от USB)

Рабочий ток: Ток в режиме ожидания: 20 мА; Рабочий ток:<100 мА

Рабочая температура: -10℃～70℃

Размер: 120×90×16 (мм)

Операционная система: Microsoft Windows2000/XP/Vista/Win7

Области применения: универсальная карта, управление активами, отслеживание товаров, защита от краж и подделок, контроль доступа и посещаемость, регистрация на встречах, трехмерный склад, интеллектуальная парковка, электронный билет

1. Установка драйвера

Распакуйте файл USB Driver.rar на компакт-диске, выберите параметр по умолчанию и завершите установку драйвера.

2. Работа программного обеспечения

Выбор порта

Подключите считыватель к компьютеру с помощью кабеля USB, откройте программное обеспечение и выберите соответствующий порт связи. После успешного подключения устройства раздастся звуковой сигнал.

Операция записи номера карты EMID:

Введите 10-значный номер карты EMID в поле ввода и нажмите кнопку «Записать EM4001». После успешной записи данных раздастся звуковой сигнал один раз. Если запись данных не удалась, раздастся звуковой сигнал два раза. Нажмите «Считать EM4001», чтобы прочитать записанный номер карты ID.

   Диапазон значений EMID: 000000000~~4294967295

  Примечание: согласно правилам кодирования EMID максимальное значение не может превышать 4294967295. Кодирование за пределами этого максимального значения приведет к ошибке.

  Запись данных FDX-B:

   Для пользователей AGV рекомендуется отдать приоритет этому методу кодирования. Метод кодирования FDX-B имеет больше преимуществ, чем EMID, с точки зрения расстояния считывания карты и скорости декодирования.

Введите 15-значные данные тега в поле ввода, включая 3 цифры в поле ввода Страна и 12 цифр в поле Националь. Нажмите кнопку «Записать». После успешной записи данных раздастся звуковой сигнал. Если запись данных не удалась, раздастся звуковой сигнал. Раздастся два звуковых сигнала. Нажмите «Прочитать», чтобы прочитать записанные данные тега.

Числовой диапазон FDX-B:

Диапазон значений из 3 верхних цифр: 000~~999

Диапазон значений из последних 12 цифр: 000000000000~~274877906943

Примечание: согласно правилам ISO11784/85 максимальное кодируемое значение национальной области данных FDX-B не может превышать 274877906943, в противном случае кодирование будет неверным.

При использовании шестнадцатеричного (HEX) кодирования может поддерживаться запись 7-байтовых данных.

Код страны должен быть <03E7, национальный код должен быть <3FFFFFFFFF
