Модуль считывателя радиочастотных карт IC RFID электронный модуль S50 бесконтактный индукционный UART

Характеристики

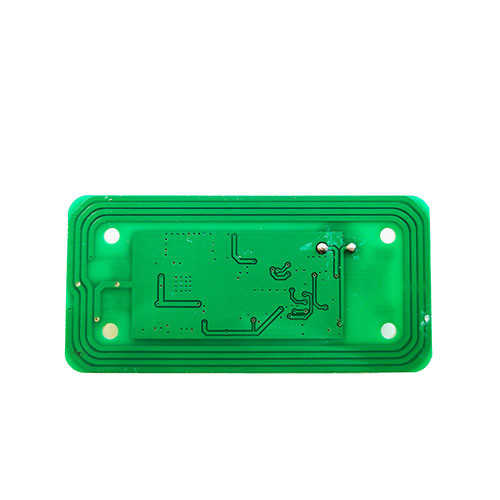

Интегрированная конструкция антенны
Может напрямую взаимодействовать с устройствами RS232
Совместимость с интерфейсами UART, Wiegand
Модуль оснащен микроконтроллером и чипом RS232, которые могут работать независимо и напрямую выводить уровень TTL 232, нет необходимости добавлять управление микроконтроллером, нет необходимости добавлять интерфейс UART к чипу 232, что может снизить стоимость и ускорить разработку продуктов.

Настройки последовательного порта
Откройте «Помощник по отладке последовательного порта» в пакете файлов, а настройки последовательного порта следующие:
Скорость передачи данных: 9600
Контрольная цифра: нет
Биты данных: 8
Стоповый бит: 1
Отображение шестнадцатеричного кода

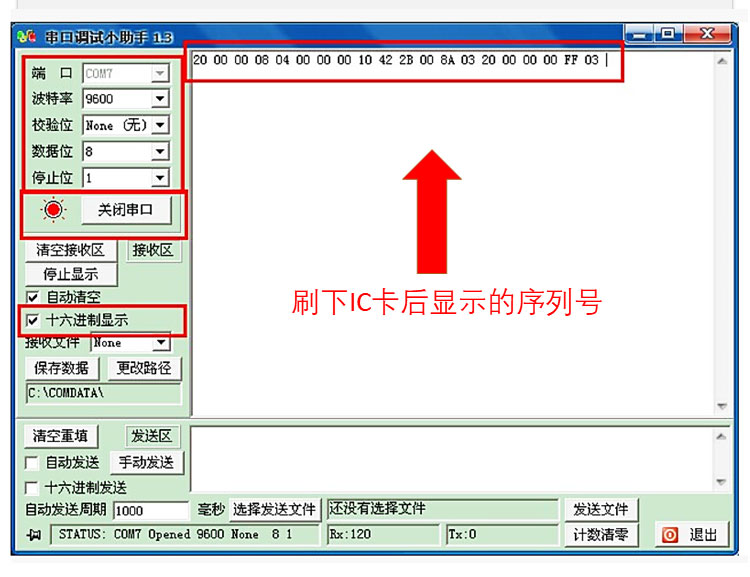

Если подключение выполнено правильно, проведите IC-картой, и тип и серийный номер IC-карты будут выведены через последовательный порт, как показано на рисунке

Инструкции по использованию
Подключите источник питания DC5V к модулю
Проверьте с помощью карты типа M1
При отправке будет предоставлена линия подключения терминала + белая карта для тестирования
Когда карта закрыта: красный индикатор всегда горит, а инструкции, связанные с серийным номером карты, отправляются через последовательный порт;
После того, как карта уходит: красный индикатор гаснет, и инструкция оставить карту отправляется через последовательный порт.
