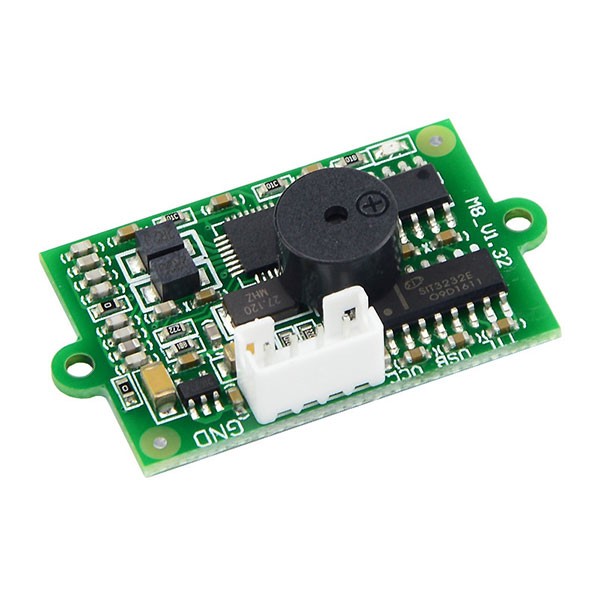

МОДУЛЬ считывателя-записи RFID-карт IC

Модуль M2 представляет собой высокочастотный модуль чтения и записи 13,56 МГц, который имеет собственное управление ЦП без вторичного программирования, полный последовательный приемопередатчик без загрузки какого-либо драйвера и может легко подключаться к любой системе. Интегрированная бортовая антенна радиочастоты имеет более стабильную производительность, что очень подходит для зарядных станций, самообслуживания продаж и рекламной интегрированной машины.

Характеристики:

Элемент	Параметр
Частота	13,56 МГц
Протокол	ISO/IEC 14443 Тип A
Поддерживаемые карты	Mifare(1K/4K); NXP S50,NXP S70; F08
Рабочее напряжение	DC +5 В (разрешить пользователю настраивать 3,3 В)
Рабочий ток	60 мА
Интерфейс связи	RS232/USD/UART TTL
Скорость передачи данных	9600 бит/с или 115200 бит/с и т. д.
Скорость связи	<100 мс
Операционная система	Windows, Linux, Android, Vista
Вес	5g
Рабочая среда	Температура (-20℃~85℃); Влажность (5%-95%)
Размер	50 мм x 31,5 мм; Толщина 1,2 мм
Сопр. датчика	3-5 см
Состояние оповещения	Светодиодный индикатор, управляемый зуммер

Особенности:

◆Модуль имеет небольшой размер, прост в установке, широко используется и прост в разработке.

◆Встроенное управление ЦП не требует от пользователя дважды редактировать программу, а IC-картой можно легко управлять через протокол последовательного порта.

◆Полное управление последовательным портом, может быть легко подключен к любой системе, не нужно устанавливать дополнительные драйверы, нужно только подключить четыре линии VCC, TX, RX, GND для связи.

◆Сверхширокое напряжение (3,3 В/5 В) является опциональным, а источник питания 5 В используется в качестве стандарта, что может соответствовать выходному напряжению последовательного порта большинства плат разработки.

◆Гуманизированный дизайн, зуммер может управляться как напоминание, а встроенный светодиод питания удобен для проверки состояния включения питания.

◆Полные функции, понятный протокол разработки, поддержка операций чтения и записи карт IC, шифрование секторов, ЦП может хранить 50 символов в качестве резервных данных флэш-памяти.

◆Поддержка переключения режимов, настройки режима только для чтения или чтения-записи, три формата вывода можно переключать в режиме только для чтения.
