Бесконтактный считыватель карт ISO14443A IC, модуль считывателя ID-карт, двухчастотный считыватель смарт-карт с последовательным портом

Характеристики

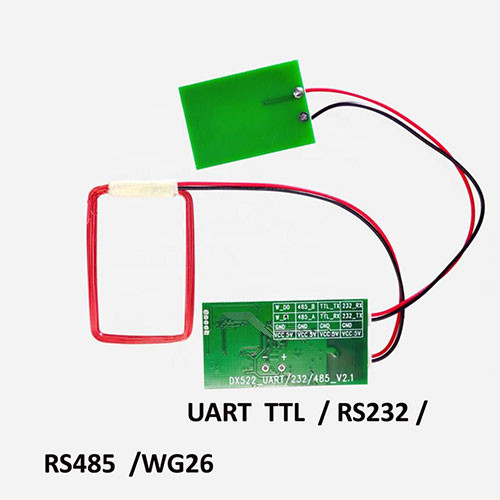

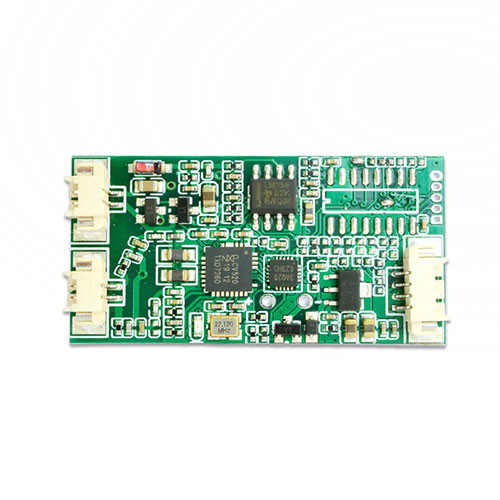

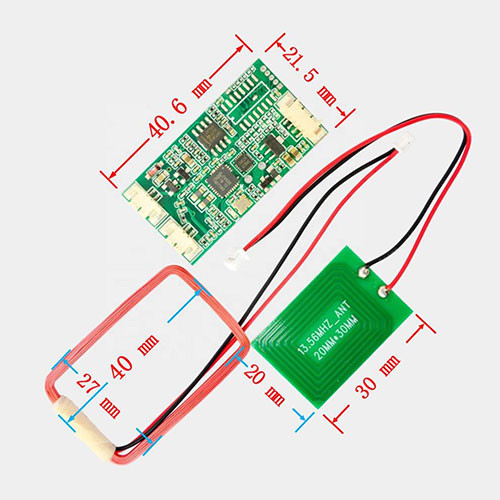

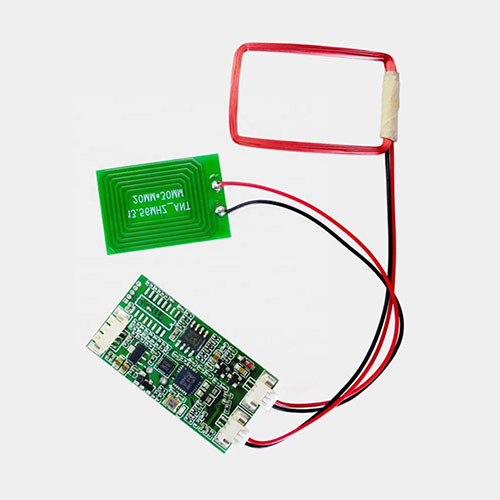

Этот модуль имеет основную плату и разделенную конструкцию антенны
Поддержка чтения двухчастотных карт (IC-карта + ID-карта)
Поддержка бесконтактного чтения и записи блоков IC-карт (13,56 МГц), секторного чтения и записи, а также шифрования
Поддержка чтения серийного номера карты ID-карты (125 кГц) EM4100
Поддержка широкого диапазона напряжений, опциональное питание 3,3 В, 5 В
Поддержка нескольких интерфейсов: UART, RS232, RS485, WG26
Модулю не нужен драйвер, и новички могут быстро приступить к работе

Инструкции по использованию
➊Подключите источник питания DC3,3 В или 5,0 В к модулю
❷Подключите модуль к последовательному порту компьютера с помощью Адаптер USB-последовательный порт
❸Откройте помощник по отладке последовательного порта
❹ Проверьте с помощью карты, соответствующей стандарту
Независимо от того, проведена ли карта IC или ID, индикатор модуля будет мигать, зуммер издаст «бип», указывающий на то, что карта была проведена, а интерфейс помощника последовательного порта на компьютере отобразит полученный серийный номер карты IC или ID. «Помощник по отладке последовательного порта» пакета файлов настройки последовательного порта следующие:
➊Скорость передачи данных: 9600
❷ Контрольная цифра: нет
❸Биты данных: 8
❹ Стоповый бит: 1
❺ Проверьте шестнадцатеричное отображение

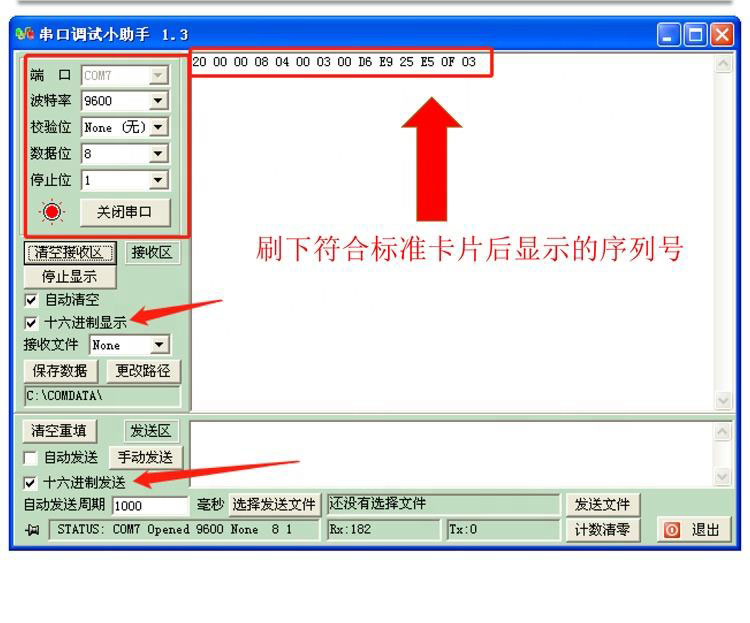

В случае правильной разводки почистите карту, которая соответствует стандарту, и соответствующий серийный номер карты будет выведен через последовательный порт, как показано на рисунке

Распространенная проблема
Вопрос 1: Как модуль считывает и записывает IC-карту и как шифровать IC-карту?
Шаг 1: Проведите вашей картой. Индикатор на модуле загорится, и серийный номер карты будет активно отправлен на верхний компьютер через последовательный порт. В это время верхний компьютер получит соответствующие инструкции серийного номера карты. Команда: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: начальный символ
00: номер пакета
01: командный байт, когда модуль активно выводит серийный номер карты, байт равен 0x00; другие команды являются командными словами
08: указывает, что следующие 8 байтов являются допустимыми битами данных
04 00: указывает, что атрибут карты - карта S50
00 00: эти 2 байта не имеют практического значения.
A6 40 FE E4: указывает серийный номер карты. При считывании разных карт 4 байта будут меняться.
0E: контрольная сумма. Он формируется из номера пакета (SBQNR) до последнего байта данных (DATA), а затем переворачивается для получения.
03: Конец кадра.
