RS485 (MODBUS RTU) AGV | RGV позиционирование автомобиля навигация ориентир считыватель карт датчик низкочастотный считыватель RFID кодов

Описание:

Он поставляется с автоматическим поворотом автоматической схемы настройки, которая может автоматически регулировать параметры схемы при работе в различных условиях. Он обладает высокой помехоустойчивостью, высокой чувствительностью приема, стабильной работой и высокой надежностью.

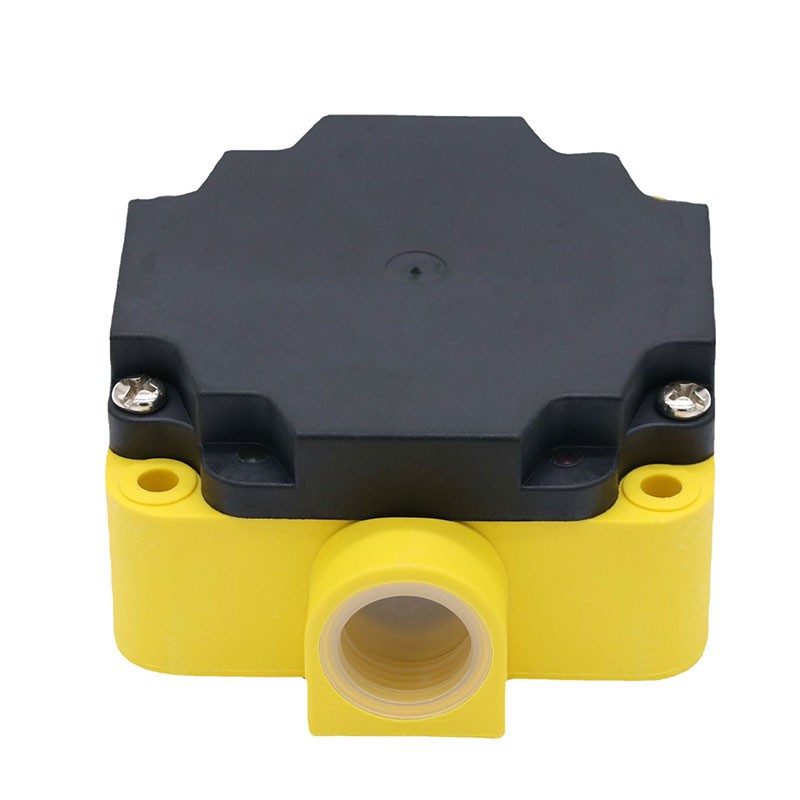

Последовательная связь RS232 AGV автомобильный датчик ориентира позиционирование метки RF коллектор навигационный картридер CK-G06 - это считыватель карт ориентира AGV, специально разработанный для неуправляемых автомобилей AGV на основе технологии радиочастотной идентификации. Он объединяет антенну, усилитель и контроллер в одном, классическом прочном.

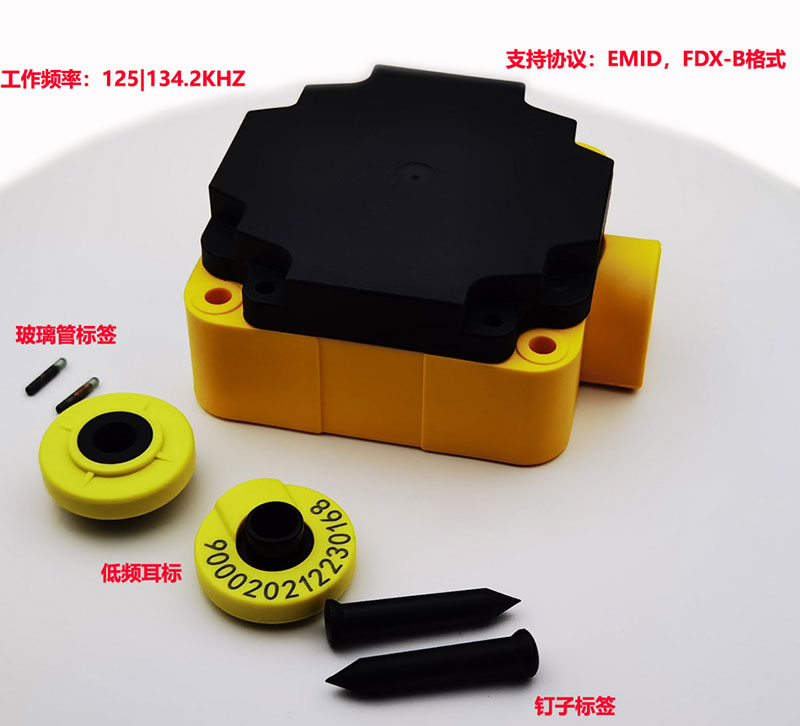

Кардридер имеет квадратный дизайн и поддерживает рабочие частоты 134,2 кГц и 125 кГц. Он поддерживает считывание меток в двух форматах протоколов: FDX-B и EMID. Он поддерживает стандартный промышленный протокол полевой шины MODBUS RTU для облегчения сетевой связи. Скорость можно настроить до 115200. Кардридер интегрирует протокол радиочастотной связи и может быть подключен к ПК/ПЛК/SCM. Пользователям нужно только получать данные через интерфейс связи RS232/RS485 для завершения операции считывания метки без необходимости понимать сложные протоколы радиочастотной связи.

Последовательная связь RS232 AGV автомобильный датчик позиционирования метки RF коллектор навигационный считыватель карт CK-G06 источник питания с 26 В, 5000 Вт TVS-трубкой, защитой от перенапряжения и защитой от обратной полярности; считыватель карт оснащен автоматической настройкой с 16 уровнями. Схема может автоматически регулировать параметры схемы при работе в различных условиях, сводя к минимуму влияние внешней среды на расстояние считывания карты, дополнительно повышая собственную помехоустойчивость и обладая характеристиками высокой чувствительности приема, стабильной работы и высокой надежности.

Параметры:

◆ Рабочее напряжение: 10-26 В

◆ Мощность: 1,2 Вт

◆ Потребляемый ток:<0,2 А

◆Защита от замыкания: с защитой от обратной полярности

◆ Рабочая частота: 134,2 кГц, 125 кГц

◆ Скорость распознавания: 2 м/с

◆ Расстояние считывания карты: 0-180 мм

◆ Поддерживаемые типы меток: FDX-B, EMID

◆ Интерфейс связи: RS232 / RS485

◆ Рабочая влажность: 10-90% относительной влажности (без конденсации)

◆ Рабочая температура: -25℃-+70℃

◆ Степень защиты: IP54

◆ Материал корпуса: инженерный пластик ABS

◆ Метод проводки: клеммная колодка

◆ Метод установки: винты M4, 4 монтажных отверстия

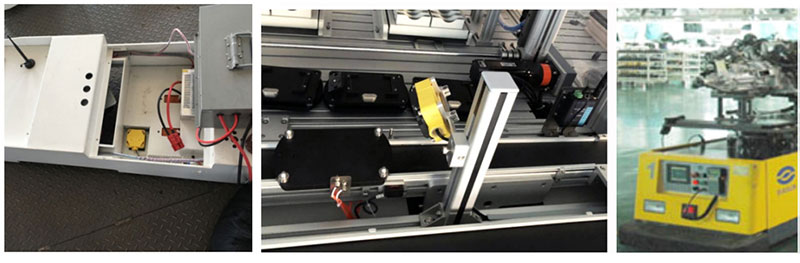

Инструкции по установке и меры предосторожности

   1) Не рекомендуется устанавливать считыватель карт непосредственно на металлическую поверхность. Расстояние между считывателем карт и металлической поверхностью можно регулировать с помощью пластиковых прокладок, длинных винтов или специальных кронштейнов.

   2) Поверхность считывания карт считывателя карт не должна быть заблокирована или окружена металлическими материалами. Расстояние между боковой стороной считывателя карт и металлической конструкцией должно быть больше 20 мм.

   3) Считыватель карт следует располагать как можно дальше от двигателей, модулей питания и других устройств, подверженных электромагнитным помехам.

   4) Электромагнитное излучение от других устройств вокруг считывателя карт может снизить чувствительность считывателя карт или привести к сбою считывания карт. Для устройств, подверженных электромагнитному излучению, следует принять соответствующие меры по экранированию излучения.

   5) Установите поверхность считывания карты в направлении карты с этикеткой. Карта с этикеткой может находиться в центре поверхности считывания карты. Поверхность считывания карты и карта с этикеткой должны быть максимально горизонтальными, чтобы избежать наклона.

   6) Расстояние между считывателем карт и картой тега составляет от 10% до 70% от максимального расстояния срабатывания. Если требуется высокоскоростное считывание карты, рекомендуется контролировать расстояние в пределах 10–20 мм.

   7) Считыватель карт может считывать только одну карту тега за раз, поэтому не размещайте две карты тега в диапазоне считывания карты. Расстояние между двумя картами-тегами должно быть больше, чем удвоенная длина считывателя карт.

   8) Лучше всегоУстановите карту-метку на прямой линии, а не на повороте или развилке дороги, чтобы избежать пропуска показаний.

    9) Обычные карты-метки нельзя прикреплять непосредственно к металлическим пластинам. Если этого невозможно избежать, используйте специальную антиметаллическую этикетку T354AE. Металлические конструкции, провода и кабели рядом с картой повлияют на чувствительность считывания карты или приведут к сбою считывания карты. Старайтесь не устанавливать карту в этих местах.

10) Карта-метка содержит прецизионную индукционную катушку. Чтобы продлить срок службы, старайтесь не наступать на нее и не раздавливать.

индикация сигнала

Красный светодиод: индикатор питания

Зеленый светодиод: индикатор обнаружения метки

Рабочий процесс датчика

После подключения датчика к источнику питания загорается красный светодиод, и датчик переходит в режим автоматической настройки.

устанавливать и настраивать собственные параметры в соответствии с рабочей средой.

Когда датчик обнаруживает наличие RFID-метки, зеленый светодиод

Загорается при передаче данных на приемник через интерфейс RS232.

Интерфейс связи

Интерфейс связи: RS232

Формат данных: 1 старт бит, 8 бит данных, без бита четности, 1 стоповый бит

Скорость передачи данных: 9600

Формат кодирования выходных данных: код ASCII

Процесс связи

Датчик поддерживает два режима связи: режим AutoSend и режим ReSend.
